Met de Phantom Brootsensets pers je nauwkeurige spiebanen met een hand- of werkplaatspers. De geslepen HSS-brootsen zorgen voor een zuivere passing conform DIN 6885.
Met de Phantom Brootsensets maak je zelf nauwkeurige interne spiebanen in onderdelen zoals tandwielen, poelies, koppelingen en naven. Deze complete sets zijn ontwikkeld voor gebruik met hand- en werkplaatspersen. Daarmee zijn ze een praktische oplossing voor machinebouw, onderhoudswerkplaatsen en professionele metaalbewerking waarbij betrouwbare spieverbindingen essentieel zijn.
Bij het brootsen wordt een snijgereedschap door een bestaande boring geperst. De oplopende snijtanden verwijderen stapsgewijs materiaal en vormen een rechte spiebaan. Dankzij deze methode kun je spiebanen produceren zonder speciale spiebaansteekmachine, mits de beschikbare pers voldoende capaciteit heeft en de juiste gereedschapscombinatie wordt gebruikt.
Waarom zorgen geslepen HSS-tanden voor een zuivere passing?
De Phantom spiebaanbrootsen zijn voorzien van nauwkeurig geslepen tanden van HSS (High Speed Steel). Dit snijmateriaal combineert hardheid met slijtvastheid en is geschikt voor diverse verspanende werkzaamheden. De tandgeometrie zorgt voor een gecontroleerde materiaalafname, wat bij correct gebruik bijdraagt aan een nauwkeurige spiebaan en een nette oppervlakteafwerking.
De brootsen zijn bedoeld voor het vervaardigen van spiebanen volgens DIN 6885, de norm voor parallelle spieverbindingen. Een correcte spiebaanmaat is belangrijk voor een betrouwbare verbinding tussen as en naaf. Controleer daarom altijd de vereiste spiebreedte, boringdiameter en passing voordat je met het brootsen begint.

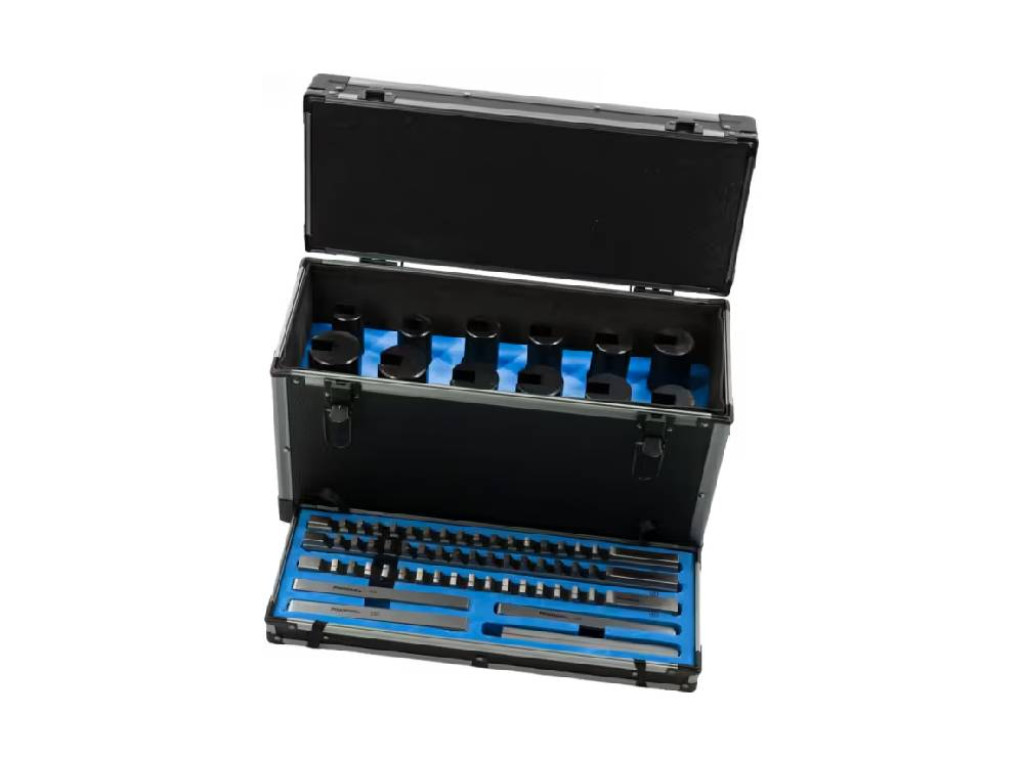

Complete brootsensets voor efficiënt werken
Met een complete Phantom Brootsenset heb je bijpassende gereedschappen overzichtelijk bij elkaar. Dit bespaart tijd bij het voorbereiden van werkzaamheden en beperkt het risico op verkeerde gereedschapscombinaties. De serie is verkrijgbaar in drie uitvoeringen, zodat je een samenstelling kunt selecteren die aansluit bij de spiebaanmaten die je regelmatig bewerkt.
Vergelijk de drie Phantom Brootsensets
| Kenmerk | Set 1 | Set 2 | Set 3 |
|---|
| Productserie | 79.600 | 79.600 | 79.600 |
| Spiebaanbreedtes | Nog te bevestigen | Nog te bevestigen | Nog te bevestigen |
| Boringdiameters | Nog te bevestigen | Nog te bevestigen | Nog te bevestigen |
| Aantal brootsen | Nog te bevestigen | Nog te bevestigen | Nog te bevestigen |
| Geleidebussen en vulplaten | Inhoud te bevestigen | Inhoud te bevestigen | Inhoud te bevestigen |
| Snijmateriaal | HSS | HSS | HSS |
| Normreferentie | DIN 6885 | DIN 6885 | DIN 6885 |
| Gebruik | Hand-/werkplaatspers | Hand-/werkplaatspers | Hand-/werkplaatspers |
De juiste set kies je op basis van de gewenste spiebaanbreedte, de diameter van de boring en de benodigde gereedschapsafmetingen. Controleer de exacte samenstelling per uitvoering om zeker te weten dat alle benodigde maten aanwezig zijn.
Geschikt voor handpersen en werkplaatspersen
De
Phantom Brootsensets zijn geoptimaliseerd voor toepassing met een handpers of werkplaatspers. Een passende geleidebus centreert de broots in de boring, terwijl vulplaten indien nodig worden gebruikt om de spiebaan in meerdere passages op de vereiste diepte te brengen. De exacte werkwijze is afhankelijk van de gebruikte broots.
Voor een goed resultaat moeten werkstuk en gereedschap stevig en recht worden opgesteld. Voorkom scheefstand en overbelasting tijdens het persen. Stem de benodigde perskracht af op het werkstukmateriaal, de spiebaanmaat en de specificaties van het gereedschap.
Hoe behaal je het beste resultaat bij het brootsen?
Een goede voorbereiding en geschikte smering zijn belangrijk bij het
brootsen van spiebanen. Gebruik bij voorkeur
Phantom Extreme Snijpasta om de wrijving tijdens het verspanen te beperken. Een geschikt snijmiddel ondersteunt de snijwerking en helpt voortijdige slijtage van de brootstanden te verminderen.
Verwijder na gebruik spanen en resten van snijmiddel en controleer de tanden op beschadigingen. Bewaar de brootsen schoon en beschermd tegen stoten. Losse Phantom spiebaanbrootsen, vulplaten en geleidebussen zijn verkrijgbaar binnen de aanvullende productgroepen, zodat je versleten of ontbrekende onderdelen gericht kunt vervangen.
Welke Phantom Brootsenset past bij jouw toepassing?
Voor de keuze van een geschikte brootsenset zijn vooral de boringdiameter en gewenste spiebaanbreedte bepalend. Ook het te bewerken materiaal en de beschikbare perscapaciteit spelen een belangrijke rol. Door deze gegevens vooraf te controleren, voorkom je onnodige stilstand en werk je met de juiste gereedschappen.
Veelgestelde vragen
Een brootsenset bestaat uit gereedschappen voor het verspanend maken van interne spiebanen. Hiermee kun je een verbinding voorbereiden tussen een as en een onderdeel zoals een tandwiel, poelie of naaf.
Ja. De sets zijn bedoeld voor gebruik met geschikte hand- en werkplaatspersen. Controleer altijd of de pers voldoende capaciteit heeft en of de gebruikte broots, geleidebus en eventuele vulplaten bij de boring passen.
Een geleidebus helpt de broots nauwkeurig door de boring te geleiden. Vulplaten maken het bij daarvoor geschikte brootsen mogelijk om de spiebaan stapsgewijs op de gewenste diepte te brengen.
Snijpasta vermindert de wrijving tussen gereedschap en werkstuk en ondersteunt een gecontroleerd verspaningsproces. Phantom adviseert hiervoor Phantom Extreme Snijpasta.
Vergelijk de beschikbare uitvoeringen op spiebaanbreedte, boringdiameter en setinhoud. Selecteer de samenstelling die bij jouw werkzaamheden past of vraag technisch advies over de juiste broots, geleidebussen en vulplaten.
