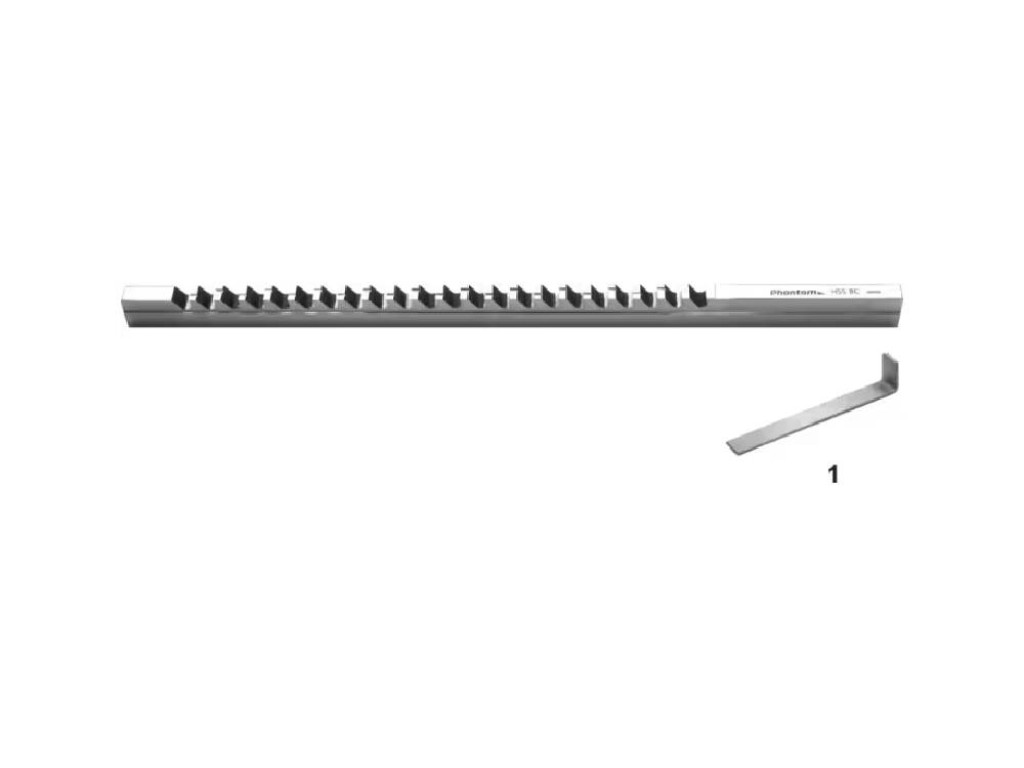

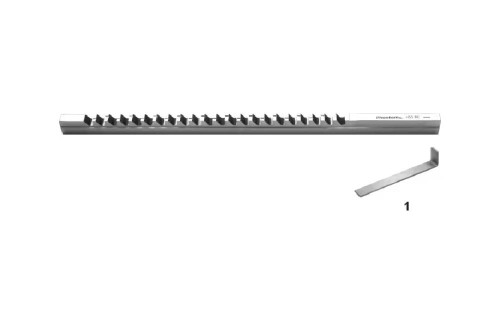

Met de Phantom HSS Spiebaanbroots Type A perst u nauwkeurige spiebanen van 2 of 3 mm met een geschikte hand- of werkplaatspers.
Met de Phantom HSS Spiebaanbroots Type A vervaardigt u nauwkeurige interne spiebanen van 2 of 3 mm in metalen onderdelen. Deze drukbroots is ontwikkeld voor gebruik met hand- en werkplaatspersen en biedt een praktische oplossing voor machinebouw, precisiewerk en professioneel onderhoud waarbij betrouwbare spieverbindingen vereist zijn.
Tijdens het brootsen wordt het snijgereedschap door een bestaande boring geperst. De opeenvolgende snijtanden verwijderen stapsgewijs materiaal, waardoor een rechte spiebaan ontstaat. Zo kunt u spiebanen vervaardigen zonder speciale spiebaansteekmachine. Een geschikte pers, correcte uitlijning en een bijpassende geleidebus zijn daarbij essentieel.
Waarom zorgen geslepen HSS-tanden voor nauwkeurige spiebanen?
De Phantom spiebaanbroots is vervaardigd uit HSS (High Speed Steel) en voorzien van geslepen snijtanden. Het slijtvaste snijmateriaal ondersteunt een gecontroleerde materiaalafname en nauwkeurige verspaning. Bij correct gebruik draagt de tandgeometrie bij aan een nette oppervlakteafwerking en een betrouwbare maatvoering van de spiebaan.
De broots is bedoeld voor spieverbindingen conform DIN 6885. Deze norm beschrijft onder andere de afmetingen van parallelle spieën en bijbehorende spiebanen. Een correcte passing is belangrijk voor de krachtoverbrenging tussen as en naaf. Controleer daarom vooraf welke spiebaanbreedte bij uw constructie hoort.
Meegeleverde vulplaten voor gecontroleerd brootsen
Een belangrijk voordeel van de Phantom HSS Spiebaanbroots Type A is dat de benodigde vulplaten standaard worden meegeleverd. Met deze vulplaten kunt u volgens de voorgeschreven werkwijze in opeenvolgende snijgangen de vereiste spiebaandiepte bereiken. Dit voorkomt dat u de bijbehorende vulplaten afzonderlijk moet aanschaffen.
Voor het nauwkeurig geleiden van de broots gebruikt u een passende geleidebus. Deze ondersteunt het gereedschap in de boring en helpt scheefstand tijdens het persen te voorkomen. De geleidebus is afzonderlijk verkrijgbaar. Controleer altijd of de gekozen uitvoering aansluit op de afmetingen van uw werkstuk.
Kenmerken en technische specificaties
| Eigenschap | Specificatie |
|---|
| Merk | Phantom |
| Productserie | 75.510 |
| Producttype | HSS Spiebaanbroots |
| Uitvoering | Type A |
| Spiebaanbreedtes | 2 en 3 mm |
| Snijmateriaal | HSS |
| Tanduitvoering | Geslepen |
| Normreferentie | DIN 6885 |
| Geschikt voor | Hand- en werkplaatspersen |
| Vulplaten | Standaard meegeleverd |
| Geleidebus | Afzonderlijk verkrijgbaar |
Welke Phantom HSS Spiebaanbroots Type A past bij uw toepassing?
De
Phantom HSS Spiebaanbroots Type A is verkrijgbaar in twee uitvoeringen. Kies de gewenste spiebaanbreedte op basis van de afmetingen van de spieverbinding en controleer de bijbehorende boring en geleidebus.
| Artikelnummer | Spiebaanbreedte | Type |
|---|
| 755101020 | 2 mm | A |
| 755101030 | 3 mm | A |
Beide uitvoeringen hebben geslepen HSS-tanden en worden geleverd met de benodigde vulplaten. De keuze tussen 2 en 3 mm hangt af van de voorgeschreven spiemaat. Controleer daarnaast de geschiktheid van de boring en pers voordat u met de bewerking begint.
Voor welke materialen en toepassingen is Type A geschikt?
De
Phantom HSS Spiebaanbroots is volgens de leverancier bij uitstek geschikt voor ongelegeerd en gelegeerd staal tot 850 N/mm², grijs gietijzer, smeedbaar en nodulair gietijzer tot HB 260 en koperlegeringen. Ook gietaluminium met 10–24% silicium behoort tot de geschikte materiaalcategorieën.
Voor sterker gelegeerd staal van 850–1000 N/mm², bepaalde roestvaststaalsoorten en aluminiumlegeringen geldt een beperkte geschiktheid. De juiste bewerkingscondities zijn afhankelijk van het materiaal en de maatvoering. Type A is onder andere bruikbaar bij het vervaardigen of repareren van kleinere tandwielen, poelies, koppelingen en naven.
Hoe behaalt u het beste resultaat bij het brootsen?
Voor een gecontroleerd brootsproces adviseert Phantom het gebruik van Phantom Extreme Snijpasta. Deze snijpasta vermindert de wrijving tussen het gereedschap en het werkstuk. Correcte smering ondersteunt de snijwerking, helpt een nette oppervlakteafwerking te bereiken en kan voortijdige slijtage van de HSS-tanden beperken.
Zorg voor een stabiele werkstukopstelling en lijn de broots, geleidebus en pers nauwkeurig uit. Oefen de perskracht gelijkmatig uit en voorkom zijdelingse belasting. Verwijder na gebruik spanen en snijmiddelresten en controleer de tanden op beschadigingen voordat u het gereedschap opbergt.
Veelgestelde vragen
Brootsen is een verspanende bewerking waarbij een gereedschap met opeenvolgende snijtanden materiaal verwijdert. Met een spiebaanbroots maakt u een rechte interne spiebaan in een bestaande boring, bijvoorbeeld in een tandwiel of naaf.
Het verschil is de spiebaanbreedte die u kunt vervaardigen. Artikel 755101020 is geschikt voor spiebanen van 2 mm en artikel 755101030 voor spiebanen van 3 mm. Kies de uitvoering die overeenkomt met de vereiste spiemaat.
Ja. Bij beide uitvoeringen van de Phantom HSS Spiebaanbroots Type A worden de benodigde vulplaten standaard meegeleverd.
Ja, voor de juiste geleiding gebruikt u een passende geleidebus. Deze is afzonderlijk verkrijgbaar. Controleer vooraf of de geleidebus geschikt is voor de diameter van uw boring en de gekozen broots.
Ja. De broots is bedoeld voor hand- en werkplaatspersen. Controleer wel of uw pers voldoende capaciteit heeft en zorg voor een rechte en stabiele opstelling.
Wilt u nauwkeurige spiebanen van 2 of 3 mm vervaardigen? Selecteer de passende Phantom HSS Spiebaanbroots Type A en controleer welke geleidebus u nodig heeft. Voor vragen over de maatvoering, materiaalgeschiktheid of geschikte pers kunt u technisch advies aanvragen.
