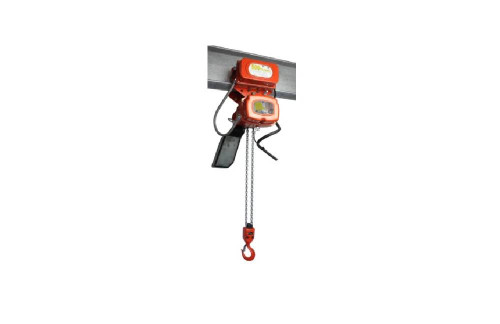

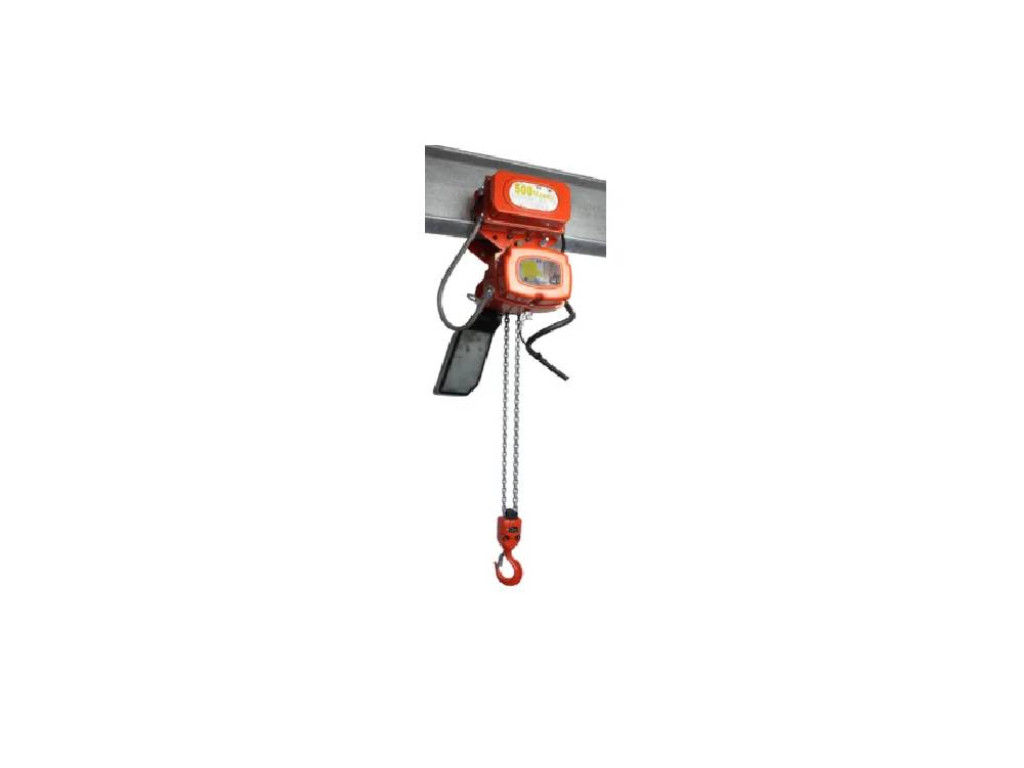

De REMA Elephant ALCMS 400 V is een elektrische kettingtakel met geïntegreerde loopkat voor professioneel hijsen en horizontaal verplaatsen van lasten tot 500 kg.
De REMA Elephant ALCMS 400 V elektrische kettingtakel met loopkat combineert elektrisch hijsen en horizontaal verplaatsen in één compacte installatie. De serie is leverbaar met een maximale werklast van 250 of 500 kg en verschillende hijshoogtes van 3 tot 10 meter.
Waarom kiezen voor een ALCMS takel-loopkat combinatie?
De ALCMS is vanuit de fabriek samengebouwd met een elektrische loopkat. Hierdoor vormt de installatie één complete oplossing voor werkzaamheden waarbij lasten zowel verticaal als horizontaal langs een draagbalk moeten worden verplaatst. De loopkat heeft een rijsnelheid van 10 m/min en is geschikt voor een flensbreedte van 75 tot 125 mm.
De takel is voorzien van een slipkoppeling tegen overbelasting en een lastdrukrem die de last op de gewenste hoogte vasthoudt. De lasthaken zijn ontworpen om bij overbelasting geleidelijk uit te buigen in plaats van plotseling af te breken. De galvanisch verzinkte Grade 8-lastketting is uitgevoerd volgens EN 818-7.
Welke ALCMS-variant past bij uw hijstoepassing?
De serie bestaat uit uitvoeringen van 250 en 500 kg. De 250 kg-modellen werken met één kettingpart en hebben een hijssnelheid van 9 m/min. Bij de 500 kg-uitvoeringen wordt de last over twee kettingparten verdeeld en bedraagt de hijssnelheid 4,5 m/min.
| Artikelnummer | Maximale werklast | Hijshoogte | Hijssnelheid | Aantal parten | Flensbreedte |
|---|
| 0514103-3 | 250 kg | 3 m | 9 m/min | 1 | 75-125 mm |
| 0514103-4 | 250 kg | 4 m | 9 m/min | 1 | 75-125 mm |
| 0514103-5 | 250 kg | 5 m | 9 m/min | 1 | 75-125 mm |
| 0514103-6 | 250 kg | 6 m | 9 m/min | 1 | 75-125 mm |
| 0514103-7 | 250 kg | 7 m | 9 m/min | 1 | 75-125 mm |
| 0514103-8 | 250 kg | 8 m | 9 m/min | 1 | 75-125 mm |
| 0514103-9 | 250 kg | 9 m | 9 m/min | 1 | 75-125 mm |
| 0514103-10 | 250 kg | 10 m | 9 m/min | 1 | 75-125 mm |
| 0514105-3 | 500 kg | 3 m | 4,5 m/min | 2 | 75-125 mm |
| 0514105-4 | 500 kg | 4 m | 4,5 m/min | 2 | 75-125 mm |
| 0514105-5 | 500 kg | 5 m | 4,5 m/min | 2 | 75-125 mm |
| 0514105-6 | 500 kg | 6 m | 4,5 m/min | 2 | 75-125 mm |
| 0514105-7 | 500 kg | 7 m | 4,5 m/min | 2 | 75-125 mm |
| 0514105-8 | 500 kg | 8 m | 4,5 m/min | 2 | 75-125 mm |
| 0514105-9 | 500 kg | 9 m | 4,5 m/min | 2 | 75-125 mm |
| 0514105-10 | 500 kg | 10 m | 4,5 m/min | 2 | 75-125 mm |
Hoe snel hijst en verplaatst de ALCMS een last?
De 250 kg-uitvoering combineert een hijssnelheid van 9 m/min met een elektrische rijsnelheid van 10 m/min. De 500 kg-uitvoering hijst met 4,5 m/min en gebruikt eveneens een loopkatsnelheid van 10 m/min. Daarmee is de ALCMS geschikt voor professioneel intern transport waarbij een goede balans tussen snelheid en gecontroleerde lastverplaatsing belangrijk is. De elektrotakel werkt op 400 VAC / 50 Hz. Zowel de kettingtakel als de elektrische loopkat hebben beschermingsklasse IP54. De takelmotor valt binnen FEM-klasse 2m, waardoor deze combinatie geschikt is voor regelmatig professioneel gebruik in werkplaatsen en industriële toepassingen.
Welke veiligheidsvoorzieningen zijn standaard aanwezig?
Naast de slipkoppeling en lastdrukrem beschikt de ALCMS over een robuuste Grade 8-lastketting. De bediening van takel en loopkat vindt plaats vanuit één hangdrukknopkast. Dankzij de 24 V-besturing wordt de bediening uitgevoerd met een lage stuurspanning, terwijl de aandrijving op 400 V werkt.
De installatie is CE-gemarkeerd en sluit aan bij de relevante normen EN 12100, EN 14492 en EN 818-7.
Kenmerken en specificaties
| Specificatie | Uitvoering |
|---|
| Bedrijfsspanning takel | 400 VAC / 50 Hz |
| Stuurspanning | 24 V |
| Beschermingsklasse takel | IP54 |
| Isolatieklasse takel | E |
| FEM-klasse | 2m |
| Lastketting | 4 × 12 mm, Grade 8 |
| Rijsnelheid loopkat | 10 m/min |
| Flensbreedte loopkat | 75-125 mm |
| Motorvermogen loopkat | 0,4 kW |
| Beschermingsklasse loopkat | IP54 |
| Maximale technische hijshoogte 250 kg | 30 m |
| Maximale technische hijshoogte 500 kg | 15 m |
| Minimale bochtradius loopkat | 900 mm |
Voor welke toepassingen is deze elektrotakel geschikt?
De ALCMS is geschikt voor werkplaatsen, productieomgevingen, assemblageplaatsen en andere industriële toepassingen waar lasten niet alleen gehesen, maar ook langs een draagbalk verplaatst moeten worden. Denk aan het positioneren van constructiedelen bij metaalbewerking, machineonderdelen, gereedschappen en materialen binnen productie- en onderhoudsomgevingen.
Door takel en elektrische loopkat als complete combinatie uit te voeren, is geen afzonderlijke selectie van een losse loopkat nodig. Let vóór montage wel op de beschikbare flensbreedte van de draagbalk en kies een uitvoering waarvan de maximale werklast past bij de te verplaatsen belasting.
Wat wordt standaard meegeleverd?
De standaarduitvoering heeft een hijshoogte van 3 meter en wordt geleverd met een elektrische loopkat, een besturingskabel met trekontlasting, een hangdrukknopkast met 24 V-besturing en een voedingskabel van 4 meter. Voor andere hijs- en bedieningshoogtes zijn verschillende uitvoeringen beschikbaar.
Veelgestelde vragen
De 250 kg ALCMS gebruikt één kettingpart en hijst met 9 m/min. De 500 kg-uitvoering gebruikt twee kettingparten en heeft een hijssnelheid van 4,5 m/min. Beide uitvoeringen zijn voorzien van een elektrische loopkat met een rijsnelheid van 10 m/min.
Ja. De ALCMS is specifiek een gecombineerde uitvoering waarbij de elektrische kettingtakel en elektrische loopkat als één systeem zijn samengebouwd.
De elektrische loopkat is geschikt voor een flensbreedte van 75 tot 125 mm. Controleer daarom vóór bestelling de maat van de balk waarop de installatie wordt gemonteerd.
De REMA Elephant ALCMS werkt op een bedrijfsspanning van 400 VAC / 50 Hz. De hangdrukknopbediening werkt met 24 V stuurspanning.
Binnen deze productserie zijn standaardvarianten met hijshoogtes van 3 tot en met 10 meter beschikbaar. Technisch is bij de 250 kg-uitvoering een grotere maximale hijshoogte mogelijk dan bij de 500 kg-uitvoering.
Kies de ALCMS-uitvoering op basis van maximale werklast, benodigde hijshoogte en de flensbreedte van uw draagbalk. Neem bij twijfel over de juiste combinatie of montagegegevens contact op voor technisch advies.
