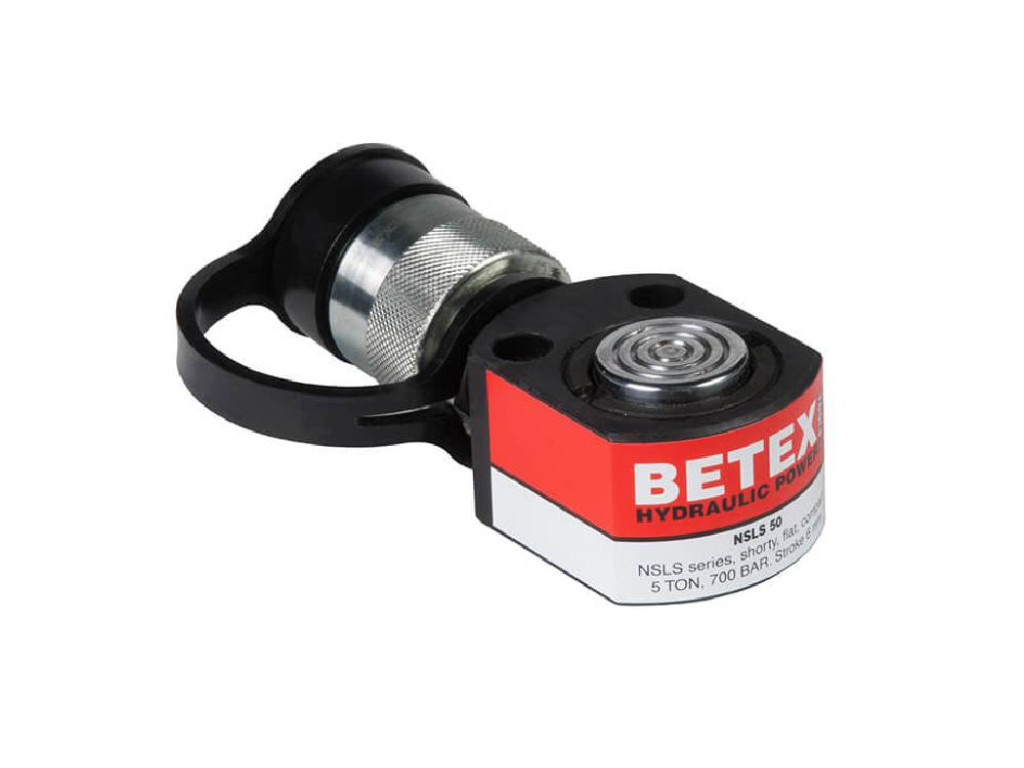

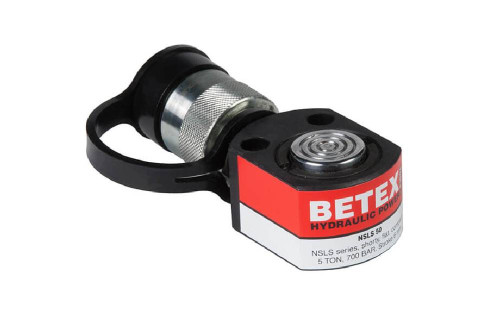

De BETEX NSLS platte hydraulische cilinders combineren een zeer lage bouwhoogte met 5 tot 150 ton capaciteit. Ideaal voor professionele toepassingen tot 700 bar waar weinig inbouwruimte beschikbaar is.
De BETEX NSLS platte hydraulische cilinders zijn ontwikkeld voor werkzaamheden waarbij een standaardcilinder door zijn hoogte niet kan worden geplaatst. Dankzij de zeer compacte constructie kunnen hoge krachten worden uitgeoefend vanuit een beperkte inbouwruimte. De serie loopt van een compacte 5-tons cilinder tot een zware uitvoering met 150 ton capaciteit. De slaglengtes variëren van slechts 6 tot 17 mm. Hierdoor is de NSLS-serie vooral geschikt voor werkzaamheden waarbij slechts een beperkte verplaatsing nodig is, maar wel veel hydraulische kracht moet worden geleverd. Alle uitvoeringen hebben een maximale werkdruk van 700 bar.
Hoe werkt een NSLS cilinder met veerretour?
De BETEX NSLS-serie bestaat uit enkelwerkende hydraulische cilinders met veerretour. Hydraulische druk zorgt ervoor dat de plunjer uitschuift en kracht op het werkstuk uitoefent. Wanneer de hydraulische druk wordt weggenomen, brengt de interne veer de plunjer terug naar de uitgangspositie. Deze werking maakt de cilinders geschikt voor toepassingen waarbij hydraulische kracht slechts in één richting nodig is. Combineer de cilinder altijd met een geschikte hydraulische pomp, slang en koppelingen die zijn afgestemd op een maximale werkdruk van 700 bar.
Welke BETEX NSLS cilinder heb je nodig?
Bij het kiezen van de juiste platte hydraulische cilinder zijn vooral de benodigde capaciteit, beschikbare inbouwhoogte, slaglengte en oliecapaciteit belangrijk. Hoe groter de capaciteit, hoe groter doorgaans ook de cilinder en de benodigde hoeveelheid hydraulische olie.
| Variant | Artikelnummer | Capaciteit | Slag | Min. inbouwhoogte | Oliecapaciteit | Gewicht |
|---|
| NSLS 50 | 8210050 | 5 ton | 6 mm | 33 mm | 4,5 cm³ | 1,0 kg |
| NSLS 100 | 8210100 | 10 ton | 12 mm | 42 mm | 18 cm³ | 1,4 kg |
| NSLS 200 | 8210200 | 20 ton | 12 mm | 51 mm | 34 cm³ | 3,1 kg |
| NSLS 300 | 8210300 | 30 ton | 13 mm | 58 mm | 54 cm³ | 4,5 kg |
| NSLS 500 | 8210500 | 50 ton | 16 mm | 66 mm | 113 cm³ | 6,8 kg |
| NSLS 750 | 8210750 | 75 ton | 16 mm | 79 mm | 180 cm³ | 11,3 kg |
| NSLS 1000 | 8211000 | 100 ton | 16 mm | 85 mm | 229 cm³ | 14,5 kg |
| NSLS 1500 | 8211500 | 150 ton | 17 mm | 100 mm | 363 cm³ | 26,3 kg |
Alle genoemde modellen hebben een maximale werkdruk van 700 bar en worden door BETEX opgegeven met CE + UKCA-certificering.
Wat is het verschil tussen NSLS en NSSS cilinders?
Het belangrijkste verschil is de bouwhoogte en slaglengte. De BETEX NSSS-serie bestaat uit standaard hydraulische cilinders met aanzienlijk langere slagen van ongeveer 25 tot 406 mm. De NSLS-serie is juist ontworpen voor situaties waarin zeer weinig ruimte beschikbaar is en heeft slagen van slechts 6 tot 17 mm.
Een NSLS-cilinder kies je dus vooral wanneer de beschikbare inbouwhoogte beperkt is en slechts een korte verplaatsing nodig is. Voor toepassingen waarbij een werkstuk over een grotere afstand moet worden verplaatst, is een standaard NSSS-cilinder doorgaans een logischere keuze.
Hoe is de NSLS-serie opgebouwd voor professioneel gebruik?
De plunjers van de BETEX NSLS-cilinders zijn gehard en verchroomd. De binnenzijde van de cilinder is walsgepolijst en de buitenzijde is gezandstraald en voorzien van een zwarte nitride coating. Deze constructie is gericht op professioneel gebruik en bescherming van de cilinderoppervlakken. Alle uitvoeringen worden standaard geleverd met een female koppeling en stofkap. De stofkap beschermt de hydraulische aansluiting tijdens transport en opslag tegen vuil en verontreiniging.
Voor welke toepassingen zijn platte hydraulische cilinders geschikt?
BETEX NSLS cilinders zijn geschikt voor industriële werkzaamheden waarbij weinig ruimte beschikbaar is om een hydraulische cilinder te plaatsen. Denk aan het gecontroleerd heffen, losdrukken of positioneren van zware machines, constructies en componenten tijdens onderhoud, montage en demontage.
Binnen metaalbewerking, machinebouw en industrieel onderhoud bieden de verschillende capaciteiten een ruime keuze. Van compacte werkzaamheden met 5 ton kracht tot zware toepassingen waarbij een capaciteit tot 150 ton nodig is.
Welke hydraulische pomp past bij een NSLS cilinder?
Gebruik een hydraulische pomp die geschikt is voor een maximale werkdruk van 700 bar en voldoende bruikbare oliecapaciteit heeft voor de gekozen cilinder. Hoewel de korte slag ervoor zorgt dat de oliebehoefte relatief beperkt blijft, neemt deze bij de grotere uitvoeringen duidelijk toe. De NSLS 50 vraagt bijvoorbeeld slechts 4,5 cm³ olie, terwijl de NSLS 1500 een oliecapaciteit van 363 cm³ heeft. Controleer daarom altijd of de gekozen handpomp voldoende olie beschikbaar heeft om de cilinder volledig uit te schuiven.
Veelgestelde vragen
Een platte hydraulische cilinder heeft een zeer geringe bouwhoogte en korte slag. Hierdoor kan de cilinder worden gebruikt op plaatsen waar onvoldoende ruimte beschikbaar is voor een standaard hydraulische cilinder.
De serie begint bij 5 ton met de NSLS 50 en loopt tot maximaal 150 ton met de NSLS 1500. Tussenliggende uitvoeringen zijn beschikbaar met 10, 20, 30, 50, 75 en 100 ton capaciteit.
Afhankelijk van de uitvoering bedraagt de slag tussen 6 en 17 mm. De NSLS-serie is daardoor bedoeld voor werkzaamheden waarbij een korte verplaatsing voldoende is.
De NSLS-serie heeft een veel lagere bouwhoogte en een korte slag van 6 tot 17 mm. NSSS standaardcilinders bieden aanzienlijk langere slaglengtes en zijn geschikter wanneer een grotere verplaatsing nodig is.
Ja. BETEX levert alle NSLS-modellen standaard met een female koppeling en stofkap.
Selecteer de BETEX NSLS-uitvoering op basis van de benodigde kracht, beschikbare inbouwhoogte, slaglengte en oliecapaciteit. Niet zeker welke platte hydraulische cilinder en pompcombinatie geschikt is voor jouw toepassing? Neem contact op met Industore voor technisch advies.
