De EWM Phoenix XQ 505 puls D EX is een MIG/MAG multiproces pulslasapparaat (500A) met Expert XQ 3.0 en Synergic bediening voor staal, RVS en aluminium. Beschikbaar als losse stroombron of als complete set.
De EWM Phoenix XQ 505 puls D EX is een krachtig MIG/MAG multiproces pulslasapparaat in 500A-klasse met Expert XQ 3.0 besturing en Synergic éénknopsbediening. Dit is de masterpagina: op deze productpagina beschrijf je het platform en de belangrijkste eigenschappen. De uitvoeringen “los lasapparaat (stroombron)” en “complete set” worden als subproducten aangeboden, zodat klanten direct de juiste levervorm kunnen kiezen.

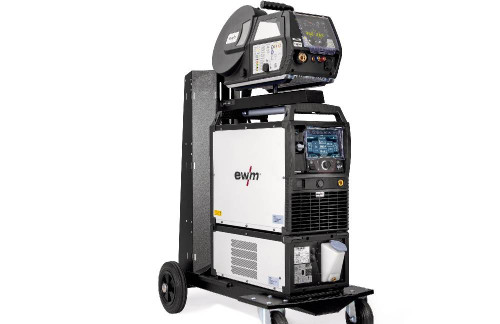

EWM Phoenix XQ 505 puls D EX – MIG/MAG pulslasapparaat 500A
De Phoenix XQ 505 puls D EX is ontwikkeld voor professionele lasomgevingen waar je zowel productiesnelheid als laskwaliteit nodig hebt. Je last MIG/MAG standaard of pulserend op staal, RVS (CrNi) en aluminium, en je kunt daarnaast ook TIG (LiftArc), MMA (elektrode) en gutsen inzetten (afhankelijk van jouw configuratie en toebehoren). Dankzij de “decompact / modulair”-opbouw kun je het systeem opbouwen zoals jouw werkplaats dat vraagt: met een externe draadaanvoer, met of zonder waterkoeling en met een passende toortsconfiguratie.
Synergic éénknopsbediening met Expert XQ 3.0
Met Expert XQ 3.0 werk je snel naar een stabiele lasinstelling toe via Synergic éénknopsbediening. In de praktijk betekent dit: sneller instellen bij wisselende jobs, minder “zoekwerk” en een reproduceerbaar lasbeeld. Wil je volledige vrijheid, dan kun je ook in non-synergic modus handmatig parameters instellen. Dit maakt de Phoenix XQ 505 geschikt voor zowel productielassen (snel en herhaalbaar) als specialistisch werk waar je graag finetunet op naadvorm, positie en warmte-inbreng.
XQ-processen
Binnen de XQ-puls familie worden geavanceerde EWM-proceskarakteristieken genoemd zoals rootArc® XQ / rootArc® puls XQ, forceArc® XQ / forceArc® puls XQ, plus functies als (super)Puls en Positionweld (o.a. voor aluminium). Een belangrijk voordeel van de EX-uitvoering: de relevante karakteristieken voor dit apparaattype zijn af fabriek inbegrepen, dus je hoeft geen extra “laskarakteristieken” aan te schaffen om het procespakket te gebruiken.
Stabiel lassen bij lange kabels en slangpakketten
In grotere werkplaatsen en productiehallen wil je bereik zonder dat je boog “onrustig” wordt. De Phoenix XQ-lijn wordt expliciet gepositioneerd voor stabiele MIG/MAG-lasnaden, ook bij langere kabels/slangpakketten. In combinatie met een passende draadaanvoer (zoals Drive XQ-LP) en correcte opbouw van tussenpakketten helpt dit om toevoer en booggedrag constant te houden over grotere afstanden.

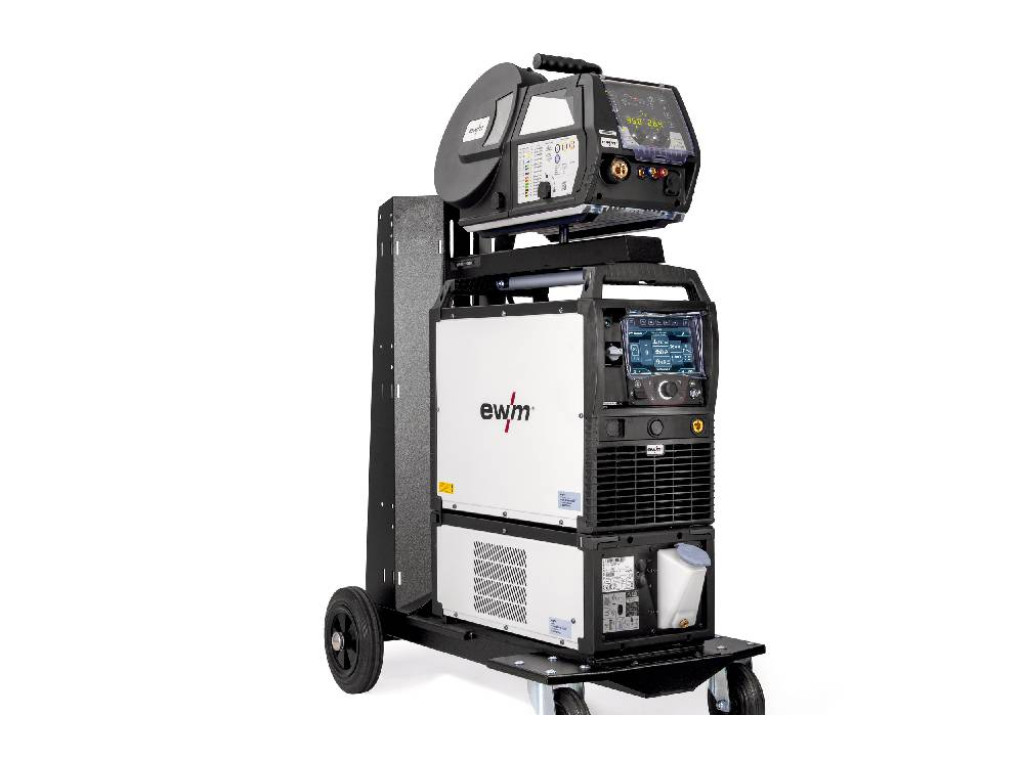

Beschikbaar los of als complete lasapparaat set
De EWM Phoenix XQ 505 puls D EX – MIG/MAG pulslasapparaat 500A is beschikbaar als los lasapparaat of in een complete lasapparaat set. Kies de losse variant wanneer je al beschikt over (delen van) een systeemopbouw, of wanneer je heel gericht zelf wilt configureren met een feeder, koelmodule en toorts naar keuze. Je koopt dan de Phoenix XQ 505 puls D EX als kern van je installatie. Kies de setvariant wanneer je direct een complete, watergekoelde MIG/MAG (pulse) werkplek wilt, inclusief draadaanvoer, koeling, transport en aansluitmateriaal.
Inhoud van de lasapparaat set:
- Phoenix XQ 505 puls D EX lasapparaat.
- Drive XQ-LP draadaanvoerapparaat.
- Cool 55 U40 koelmodule.
- Koelvloeistof “blueCool” tot -10 °C, 5 l.
- Trolly XQ 55-5 transportwagen (4 rollen).
- Tussenpakket watergekoeld 14-polig MIG W 14POL 95 mm² 500A 1,8 m.
- Adapter korfspoel B300 AK300.
- Watergekoelde lasbrander met UP/DOWN functie PM 551 W RD3 X M9 4 m.
- Aardekabel met klem WK95 mm² Ø13 mm 550A/60% 4 m.
- Flesreduceerventiel met manometer Proreg Ar/CO₂ 230 bar 30 l (DE).
- Houder voor slangpakket en toorts (ON HS Trolly XQ 55-5/55-3).
- Traverse incl. draaiconsole 360° voor draadaanvoer (ON PS Trolly XQ 55-5).
- Stekker gemonteerd OW CEE 32A.
| Specificatie | Waarde |
|---|
| Instelbereik lasstroom | 5 - 500 A |
| Inschakelduur 40 °C | 500 A / 40% 430 A / 60% 370 A / 100% |
| Nullastspanning | 82 V |
| Netspanning | 3 x 380 - 400 V |
| Mogelijke netspanning | 3 x 440 - 480 V |
| Netfrequentie | 50 / 60 Hz |
| Aanbevolen generatorvermogen | 33,2 kVA |
| Rendement | 90% |
| Beveiligingsklasse | IP23 |
| EMC-klasse | A |
| Afmetingen (L x B x H) | 625 x 298 x 531 mm |
| Gewicht | 42,7 kg |
| Normen | NEN-EN-IEC 60974-1, -10 CL.A |
Veelgestelde vragen
Binnen de Phoenix XQ puls D EX worden Synergic/puls-toepassingen en o.a. Positionweld voor aluminium genoemd, bedoeld voor gecontroleerde warmte-inbreng en nette naden.
Af fabriek is de machine bedoeld voor 3× 380–400 V en ondersteunt ook 3× 440–480 V als mogelijke netspanning.
rootArc® XQ (en rootArc puls) wordt ingezet wanneer je een gecontroleerde boog nodig hebt voor grondnaden, spleetoverbrugging en lastaken waarbij beheersing belangrijk is. forceArc® XQ (en forceArc puls) is juist gericht op productiesnelheid en diepe inbranding bij zwaardere verbindingen. Je kiest dus op basis van naadgeometrie en of de prioriteit ligt bij controle/aanzet of bij output/inbranding.
