Om te bepalen welke afmetingen c.q. maten gelden voor de betreffende morse konus opname (MK / MC / MT) kunt u gebruik maken van onderstaande tabel.
Voor uitgebreide informatie over morsekonus opnames volgens DIN 228 verwijzen wij naar het technisch informatieblad (PDF).
MORSE KONUS OPNAME
Een machine operator moet snel en gemakkelijk gereedschappen kunnen installeren, verwijderen en verwisselen. Hiervoor is gereedschap met morsekonus opname een eenvoudige, goedkope en zeer veelzijdige oplossing. Morse konus staat voor een geleidelijk aflopende schacht, ook wel conische schacht genoemd. Deze conische schacht kan ingevoerd worden in de bijpassende gereedschaphouder.
Er bestaan verschillende standaard morse konus opnames, die verschillen op basis van de volgende kenmerken:
- De diameter van het smalle uiteinde van de morse konus opname (de kleine diameter).
- De diameter van het brede uiteinde van de morse konus opname (de grote diameter).
- De afstand tussen de twee uiteinden van de morsekonus opnameschacht.
De morse conus is verkrijgbaar in zeer veel verschillende uitvoeringen, tapse hoek en maten. De morseconus schacht is een veelgebruikte opname en wordt veel toegepast bij boren en machine ruimers, (industriële) kolomboormachines en draaibanken.
AANDUIDING MORSE KONUS
De morse konus kent verschillende aanduidingen, maar betekenen in principe hetzelfde: Een opname in de vorm van een conus (conische opname).
- MK (Morse Konus).
- MC (Morse Conus).
- MT (Morse Taper).
De aanduiding MK, MC en/of MT wordt opgevolgd door een getal. Dit getal correspondeert met de maatvoering c.q. afmeting van het betreffende stuk gereedschap. (Zie tabel.)

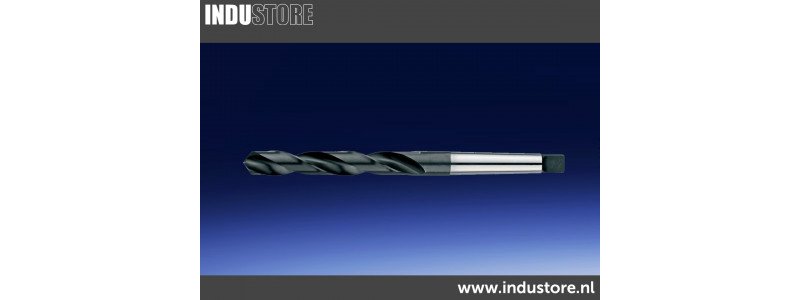

Bekijk ook de Phantom HSS Spiraalboor met Morse Conus schacht.
Wilt u graag meer informatie over verschillende opnames van gereedschappen, of specifiek over de morseconus opname? Neemt u dan gerust contact op met Industore.
