Phantom daagt verspaners uit de grens van verspaning op te zoeken met Phantom VHM frezen en boren.
Phantom, het Nederlandse A-merk voor verspanende gereedschappen, is onlangs gestart met de Phantom Challenge. Verspaners worden uitgedaagd de grens van verspaning op te zoeken met Phantom volhardmetaal frezen en boren op moeilijk te bewerken RVS. De verspaners die hierin het beste slagen winnen toegangskaarten voor de Grand Prix Formule 1 in Spa Franchorchamps (B).

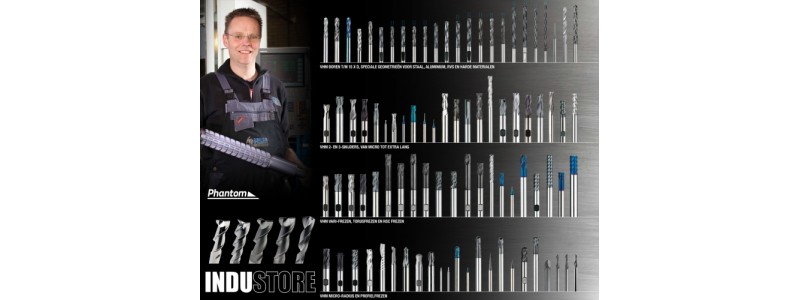

‘There is no end to what you can do’ – met deze slogan positioneert het Nederlandse merk Phantom een breed assortiment boren en frezen in de markt voor professionele verspaning.
Phantom Test- en Trainingcenter (TTC)
In het test- en trainingcenter van Phantom is onlangs de Phantom Vari-frees (Ø10mm) vergeleken met drie A-merk VHM frezen, voor de bewerking van RVS 316Ti. Uit deze testen blijkt dat de Phantom VHM frees met een standweg van 20 meter (anders: bij 58 minuten bij de gekozen frees parameters) en een totaal verspaand volume van 1.500 cm³ op absoluut A-merk niveau presteert. De snijkant toonde na 20 meter verspanen nog geen beschadigingen, in tegenstelling tot de andere frezen. De kwalitatief minst goede A-merk frees behaalde in de test een standweg van 17 meter. Op dit punt was het opgenomen vermogen hoog opgelopen en de snijkant zichtbaar versleten.
Phantom VHM Vari-Frees

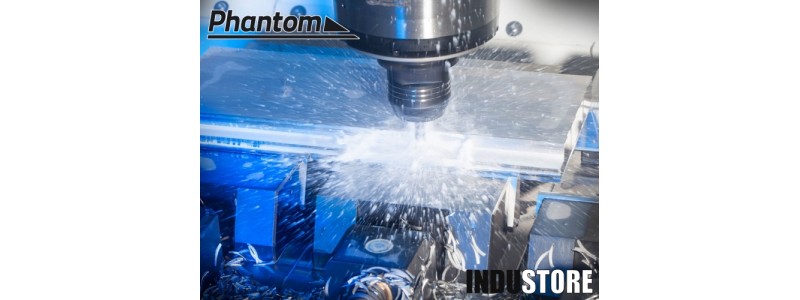

De testen in het TTC zijn uitgevoerd met de Phantom VHM Vari-frees. De Phantom Vari-frees is een universele VHM frees, die dus zowel voor ruwen als voor nafrezen kan worden ingezet. Er werd gefreesd in RVS 316Ti (1.4571) met een snedediepte van 5 mm, snedebreedte van 15 mm en een snijsnelheid van Vc 90 m/min. De testen in het TTC zijn uitgevoerd op een DMC 635 V Ecoline van DMG Mori.
Bij de uitvoerige testen werden na elkaar de vier A-merk gereedschappen getest door het frezen van sleuven in 1.4571. Dat gebeurde met de volgende instellingen:
- Ap = 15 mm (1,5xD); Ae = 5 mm (0,5xD); Vc = 90 m/min;
- n = Vc / 3.14 / D = 90.000 / 3.14 / 10 = 2.866 omw/min;
- fz = 0.03 mm/z; z = 4;
- ft = n x fz x z = 2.866 x 0.03 x 4 = 344 mm/min
De VHM gereedschappen werden na 1.000 mm, 3.000 mm en vervolgens na elke 5.000 mm gecontroleerd in het TTC, waar de technische specialisten o.a. beschikken over een microscoop met meetmogelijkheid en beeldopslag. Daarnaast beschikt men in het TTC over een Walter-Helicheck waarmee geometrieën en toleranties binnen het µm-bereik gemeten worden.
Er is bewust gekozen enkel A-merk VHM frezen met elkaar vergeleken, vandaar dat de verschillen niet reusachtig zijn. Toch is duidelijk dat de Phantom VHM Vari-frees excelleert in vergelijking met haar concurrentie. Daarbij betekent de 3 meter standweg verschil tussen de 'slechtste A-merk frees' en de Phantom frees toch nog steeds een verschil van bijna 18%.
Hogere productiviteit haalbaar
“Deze combinatie van de standweg van 20 meter én de hoge snijsnelheid is veel beter dan veel verspaners gemiddeld halen”, zegt Jerry van Tiel (technisch specialist in het Phantom TTC). “Vaak kiest de verspaner voor lagere snijsnelheden, dikwijls amper meer dan 60 meter per minuut. Onze test laat zien dat deze voorzichtigheid niet nodig is en dat je veel productiever kunt verspanen.”
Door met een snijsnelheid van 90 m/min te werken, verhoog je de productiviteit met 50%, terwijl de standtijd van de VHM frees desondanks hoog blijft. Tijdens de uitvoerige testen werd pas na 20 meter freesweg slijtage aan het snijvlak van de frees zichtbaar.
Phantom Challenge
De productiviteit in het verspanen van RVS 316Ti kan dus fors omhoog. Daartoe daagt Phantom verspanend Nederland uit met de Phantom Challenge. Iedere verspaner mag deelnemen aan de Phantom Challenge, mits men freest met Phantom VHM gereedschap en bereid is de resultaten te delen met anderen. “Hoe ze kortere cycli realiseren, bepalen de verspaners zelf. De ene frezer zal wellicht met de snijsnelheid spelen, de andere frezer met het volume, als er maar méér verspaand wordt in dezelfde of kortere tijd”, zegt Jerry van Tiel.
De Phantom Challenge blijft niet beperkt tot het verspanen van moeilijk te bewerken RVS. Er is binnen de Phantom Challenge ook een onderdeel waarbij elke verspaner kan laten zien dat hij met Phantom VHM gereedschap een productiviteitsverbetering bij het bewerken van zijn eigen werkstukken kan realiseren.
Phantom heeft met deze Challenge gekozen voor de koppeling met de Formule 1, omdat het in beide gevallen gaat om het opzoeken van de grens van het technisch haalbare. Er worden meerdere prijzen weggegeven, waaronder ‘Gold 8’ F1 tickets incl. compleet verzorgde busreis naar de Formule 1 race in Spa-Francorchamps in België.
Wie mee wil doen moet voor 30 juni 2015 de resultaten van de productiviteit verbetering die hij met de Phantom VHM gereedschappen heeft behaald opsturen, inclusief een korte beschrijving (of tekening) van het werkstuk en de aanpak (met eventueel foto’s of een video).
Wilt u graag meer informatie over de Phantom Challenge? Of bent u geïnteresseerd in de Phantom VHM gereedschappen? Neemt u dan gerust contact met ons op.
