Restzuurstofmeters voor backinggas: Hoe werken ze en waarom zijn ze zo belangrijk?
Restzuurstofmeters voor Backinggas
Een restzuurstofmeter voor backinggas, ook wel formeergas genoemd, wordt gebruikt om de hoeveelheid aanwezige zuurstof te meten. Deze zuurstofmeters worden veel gebruikt bij het lassen van werkstukken, waarbij gewerkt wordt met backinggas. Denk aan het hoge kwaliteit lassen van RVS buizen en leidingwerk. Om de kwaliteit van de lasnaad te waarborgen, is het essentieel om de juiste zuurstofmeter te gebruiken.
Sensoren voor verschillende gassen
Er zijn verschillende sensoren voor het meten van zuurstof in diverse gassen en gasmengsels, waaronder inert gas (bijv. Argon of Helium) en actieve en/of reducerende gasmengsels (zoals Argon / Waterstof of Stikstof / Waterstof). Inert gas, zoals Argon, wordt gebruikt om de las te beschermen tegen oxidatie. Actief of reducerend gas wordt gebruikt om het formeren te versnellen en de penetratie en aanvloeiing van de las (aan de doorlassing zijde) te verbeteren.
Het soort formeergas heeft invloed op de keuze van de juiste restzuurstofmeter. Zo zijn er zuurstofmeters met zirkonium sensoren; Deze meters zijn inzetbaar voor het meten van restzuurstof in inert gas, zoals Argon. Ook zijn er backinggas meters die meten middels een optische cel. Deze meters zijn inzetbaar voor het meten van het zuurstofgehalte in zowel actief, reducerend, oxiderend en inert gas.
- Zuurstofmeter met Zirkonium sensor: Een zuurstofmeter met zirkonium sensor meet de hoeveelheid zuurstof in het gas, door middel van een elektrolytische cel. De cel bestaat uit twee elektroden en een zirkoniumoxide membraan. Het zirkoniumoxide membraan heeft de eigenschap om alleen zuurstofionen door te laten. De zuurstofionen verspreiden zich door het membraan naar de meetelektrode, waar ze worden gereduceerd en elektronen opnemen. Deze elektronen stromen door een circuit naar een referentie-elektrode, waardoor er een stroom ontstaat die evenredig is met de hoeveelheid zuurstof in het gas.
- Zuurstofmeter met Optische cel: Een optische cel meet de hoeveelheid zuurstof in het gas, door middel van een optische reactie. De cel bestaat uit een lichtbron en een lichtsensor, die aan weerszijden van een gasmonster zijn geplaatst. De bron zendt licht uit met een bepaalde golflengte, dat door het gasmonster wordt geabsorbeerd. De hoeveelheid absorptie is afhankelijk van de hoeveelheid zuurstof in het gas. De sensor meet de hoeveelheid licht die aan de andere zijde van het gasmonster wordt ontvangen en berekent op basis hiervan zeer nauwkeurig de hoeveelheid zuurstof in het gas.
Werking Backinggas meter
Restzuurstofmeters meten de hoeveelheid zuurstof in het backinggas systeem. Dit gebeurt door middel van elektrochemische sensoren die reageren op zuurstof, of door middel van een optische meting. Wanneer zuurstof aanwezig is, reageren de sensoren en creëren ze een elektrisch signaal dat door de meter wordt gelezen en weergegeven. De meter geeft een uitlezing van de resterende zuurstofconcentratie in het backinggas in ppm (Parts Per Million). Het gehalte restzuurstof bepaalt wanneer er gestart kan worden met lassen. Voor het lassen van RVS 304 wordt een zuurstofgehalte van maximaal 25 ppm geadviseerd. Bij het lassen van RVS 316 is dit 50 ppm.
Belang van een goede restzuurstofmeter
Het is van groot belang om de juiste maximale hoeveelheid resterend zuurstof in het backinggas systeem te hebben, om de kwaliteit en integriteit van de las te waarborgen. Wanneer er te veel zuurstof aanwezig is, kan de lasnaad oxideren. Met behulp van een goede restzuurstofmeter voor backinggas kan de lasser de lasomgeving nauwkeurig controleren.

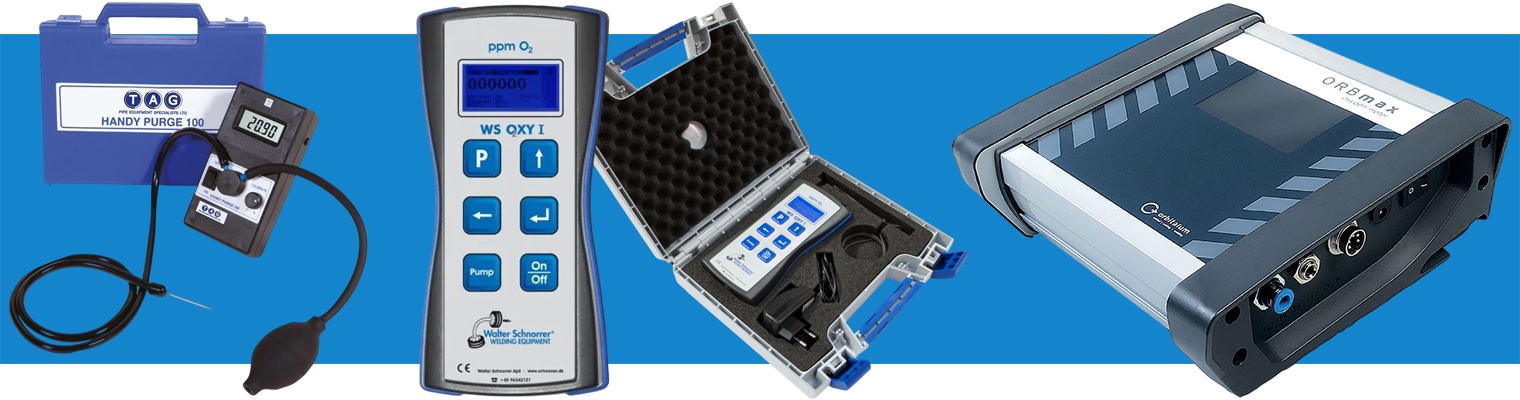

Hieronder worden drie populaire restzuurstofmeters voor backinggas besproken:
Handy Purge 100 SC
De Handy Purge 100 SC is een compacte restzuurstofmeter, voor het meten van zuurstof in inert gas. Het apparaat is uitgerust met een duidelijk leesbaar LCD scherm en een automatische kalibratie functie. De Handy Purge 100 SC meet het resterende zuurstofniveau in het gas tot 0,01% (100 ppm), met een meetnauwkeurigheid van 0,1%.
Walter Schnorrer WS Oxy 1
De Walter Schnorrer WS Oxy 1 is een handzame restzuurstofmeter voor backinggas, die bij uitstek geschikt is voor metingen in inert as. Deze backinggas meter is uitgerust met een elektrochemische zirkonium sensor en RVS behuizing, voor duurzaamheid en bescherming tegen corrosie. De Walter Schnorrer WS Oxy 1 meet de zuurstofconcentratie tot een nauwkeurigheid van slecht 5 ppm.
Orbitalum ORBmax
De Orbitalum ORBmax is een geavanceerde restzuurstofmeter voor backinggas, die tevens geschikt is voor gebruik in geautomatiseerde lasprocessen zoals orbitaal lassen. Het apparaat is uitgerust met een groot kleurendisplay en geïntegreerde datalogger, voor het vastleggen en documenteren van metingen.
De Orbitalum ORBmax is voorzien van een optische cel en meet het restzuurstof gehalte tot een nauwkeurigheid van 1 ppm.
Alle drie de backinggas meters zijn betrouwbare instrumenten voor zuurstofmetingen. De keuze voor een bepaalde zuurstofmeter hangt af van de specifieke laswerkzaamheden, de vereiste nauwkeurigheid van de metingen en uiteraard het budget. Het is belangrijk om een backinggas meter te kiezen die geschikt is voor het meten in het soort formeergas en voldoet aan de benodigde nauwkeurigheid voor het beoogde lasproces.
Restzuurstofmeter voor Formeergas / Backinggas kopen?
Zuurstofmeters voor backinggas zijn onmisbare instrumenten, bij het lassen van o.a. RVS buizen en leidingen. Ze zijn een belangrijke component in de kwaliteitsborging van het laswerk. De keuze voor een bepaalde backinggas meter hangt af van de specifieke eisen en behoeften van de laswerkzaamheden, waaronder het te lassen materiaal en het soort formeergas. U kunt bij Industore terecht voor een breed scala aan backinggas meters, van een compacte zuurstofmeter tot een geavanceerde zuurstofmonitor voor geautomatiseerde processen. Wij bieden voor elke situatie een passende oplossing, die aan de behoeften van elke lasser zal voldoen.
Wilt u graag meer informatie over de mogelijkheden? Bekijk dan ons online aanbod voor formeergas / backinggas systemen of neem gerust contact op met onze productadviseurs.
