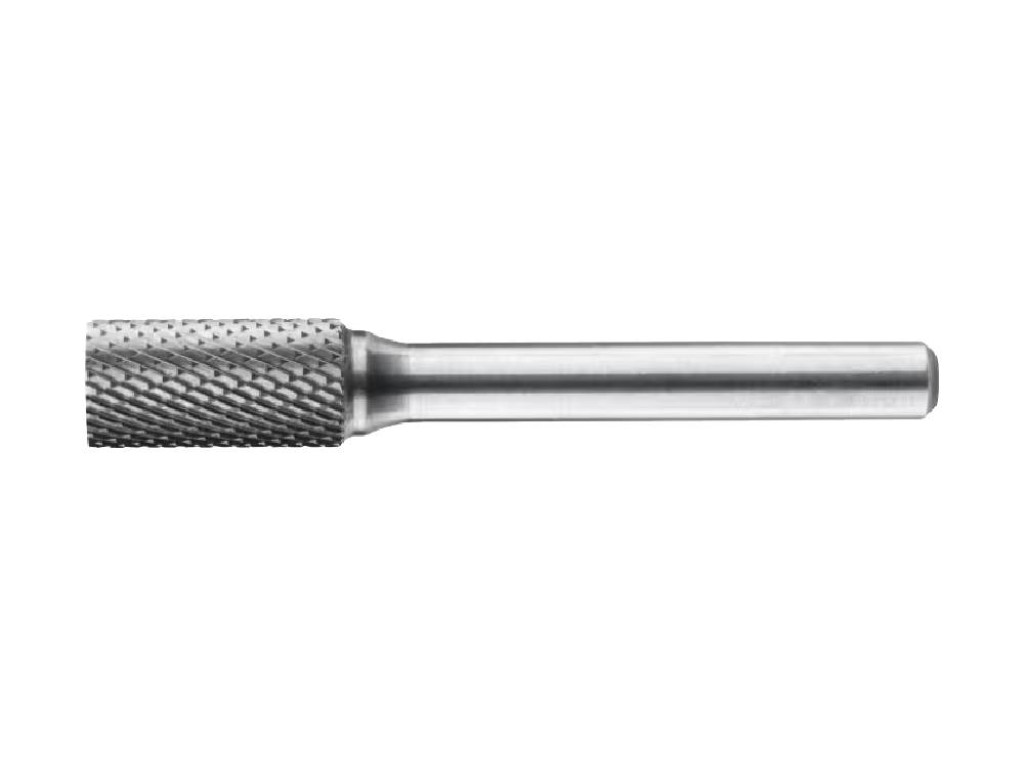

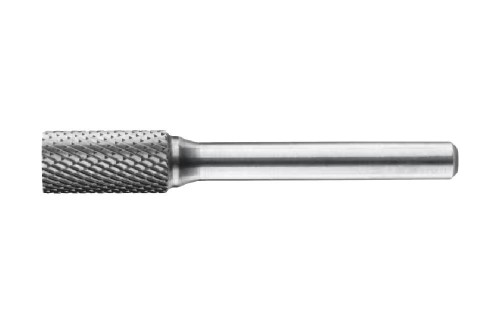

De Phantom HM Stiftfrezen 4-DIAMOND Model A zijn cilindrische hardmetalen stiftfrezen voor fijn afbramen en nauwkeurig finishen van staal, gehard staal en moeilijk verspaanbare materialen.
De Phantom HM Stiftfrezen 4-DIAMOND Model A combineren een cilindrische hardmetalen freeskop met een fijne diamantvertanding. Deze combinatie is geschikt voor werkzaamheden waarbij controle en een nette oppervlakteafwerking belangrijker zijn dan maximale materiaalafname. De rechte Model A-vorm is praktisch voor het bewerken van vlakke oppervlakken, rechte randen en langgerekte contouren. De verspaning vindt hoofdzakelijk plaats langs de omtrek van de freeskop, waardoor gecontroleerde zijwaartse bewerkingen mogelijk zijn.
Waarvoor is 4-DIAMOND ontwikkeld?
De 4-DIAMOND vertanding is bedoeld voor fijn afbramen en finishen van staal, gehard staal, composiet en hittebestendige materialen zoals nikkel- en kobaltlegeringen. Daarmee richt deze tandvorm zich op andere werkzaamheden dan bijvoorbeeld 6-UNI of 8-STEEL. Waar die vertandingen sterker zijn gericht op universeel gebruik of hogere materiaalafname, ligt bij 4-DIAMOND de nadruk op gecontroleerde bewerking en afwerking van het oppervlak.
Waarom is de cilindrische vorm geschikt voor finishwerk?
Een cilindrische stiftfrees biedt een lang, recht contactvlak. Hierdoor kan de frees gelijkmatig langs randen en vlakke oppervlakken worden geleid. Dit is praktisch bij het verwijderen van kleine bramen, het egaliseren van oppervlakken en het verfijnen van eerder bewerkte delen.
Omdat Model A geen ronde of spitse kop heeft, is deze uitvoering vooral geschikt wanneer de bewerking hoofdzakelijk langs rechte oppervlakken plaatsvindt.
Kenmerken en specificaties
| Artikelnummer | Nominale diameter | d1 | Freeslengte l2 | Schacht | Totaallengte | Tandvorm |
|---|
| 415100604 | 6 mm | 6 mm | 18 mm | 6 mm | 50 mm | 4-DIAMOND |
| 415100804 | 8 mm | 8 mm | 19 mm | 6 mm | 64 mm | 4-DIAMOND |
| 415101004 | 10 mm | 9,5 mm | 19 mm | 6 mm | 64 mm | 4-DIAMOND |
| 415101204 | 12 mm | 12,7 mm | 25 mm | 6 mm | 70 mm | 4-DIAMOND |
Welke diameter past bij uw toepassing?
De 6 mm uitvoering is geschikt voor kleinere oppervlakken en werkzaamheden waarbij nauwkeurige controle belangrijk is. De uitvoeringen van 8 en 10 mm bieden meer contactoppervlak en zijn geschikt voor algemene afbraam- en finishwerkzaamheden.
De 12 mm uitvoering is praktisch voor grotere oppervlakken en bredere rechte contouren. Alle uitvoeringen binnen deze serie hebben een schacht van 6 mm.
Wat is het verschil tussen 4-DIAMOND en 3-FINE?
Beide vertandingen zijn geschikt wanneer een gecontroleerde bewerking en nette afwerking gewenst zijn. 3-FINE is een fijne, universeel inzetbare tandvorm voor een glad oppervlak. 4-DIAMOND is specifieker gericht op fijn afbramen en finishen van onder andere staal, gehard staal, composiet en hittebestendige materialen. Bij deze materiaalsoorten biedt 4-DIAMOND daarom een gespecialiseerde keuze.
Toepassingen
De Phantom HM Stiftfrezen 4-DIAMOND Model A zijn geschikt voor fijn ontbramen, het egaliseren van rechte oppervlakken, afwerken van kanten en het verfijnen van eerder bewerkte onderdelen. Typische toepassingen liggen binnen professionele metaalbewerking, machinebouw, gereedschapsonderhoud en werkzaamheden aan harde of moeilijk verspaanbare materialen waarbij een gecontroleerde oppervlakteafwerking gewenst is.
Voordelen en unieke eigenschappen
De fijne 4-DIAMOND vertanding biedt goede controle tijdens finishwerkzaamheden. De cilindrische Model A-vorm zorgt voor een gelijkmatig contact langs rechte oppervlakken en randen. Door de keuze uit meerdere diameters kan de frees worden afgestemd op werkstukgrootte, bereikbaarheid en gewenste mate van nabewerking.
Veelgestelde vragen
4-DIAMOND is een Phantom-tandvorm met diamantvertanding voor fijn afbramen en finishen van staal, gehard staal, composiet en hittebestendige materialen.
Model A wordt voornamelijk gebruikt voor rechte oppervlakken, kanten en langgerekte contouren. De cilindrische vorm is geschikt voor gecontroleerde zijwaartse bewerkingen.
De nadruk ligt vooral op fijn afbramen en finishen. Voor toepassingen waarbij hoge materiaalafname centraal staat, zijn andere Phantom-tandvormen zoals 8-STEEL of 9-INOX meer gespecialiseerd.
6-UNI is bedoeld voor universele toepassingen en uiteenlopende materialen. 4-DIAMOND is specifieker gericht op fijn afbramen en finishen van onder andere harde en hittebestendige materialen.
Kleinere diameters bieden meer controle bij detailwerk. Grotere diameters geven meer contactoppervlak en zijn geschikt voor grotere rechte oppervlakken en bredere contouren.
Selecteer de uitvoering op basis van het materiaal, de grootte van het werkstuk en de gewenste oppervlakteafwerking. Heeft u hulp nodig bij de keuze tussen 4-DIAMOND, 3-FINE of een andere Phantom-tandvorm? Neem contact op met een productspecialist voor gericht advies.
