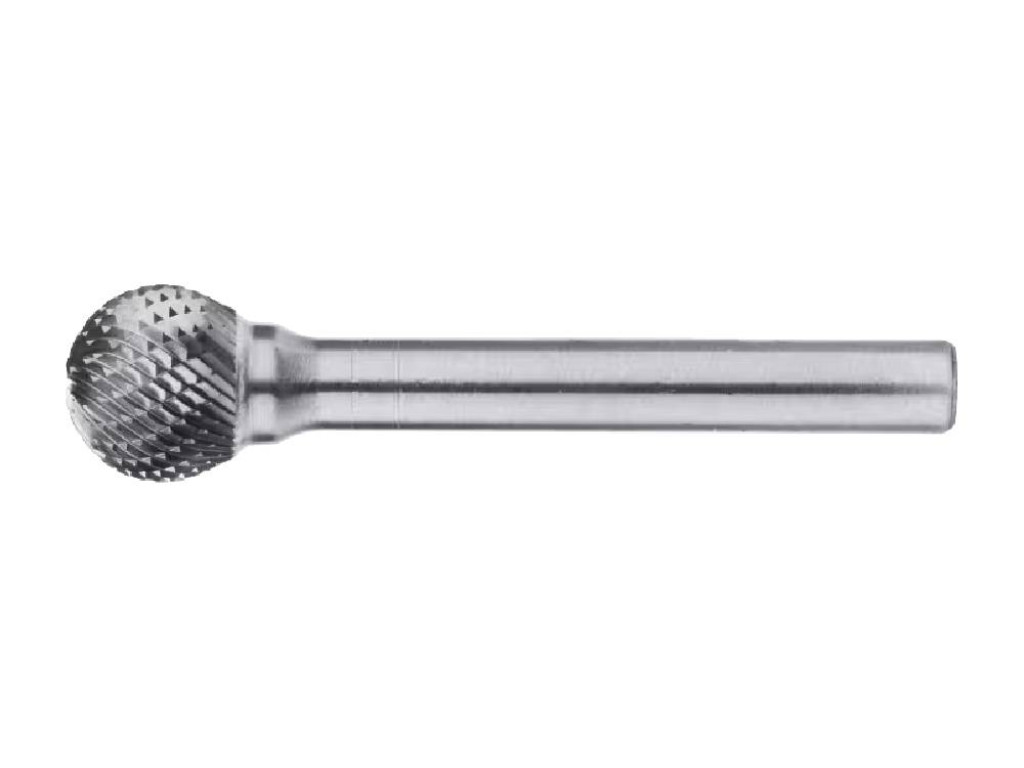

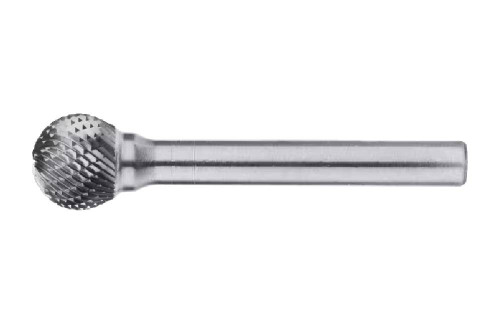

De Phantom HM Stiftfrezen 4-DIAMOND Model D zijn kogelvormige hardmetalen stiftfrezen voor nauwkeurig afbramen en finishen van rondingen en contouren.
De Phantom HM Stiftfrezen 4-DIAMOND Model D combineren een volledig kogelvormige hardmetalen freeskop met een fijne diamantvertanding. Hierdoor kan de frees vanuit verschillende werkhoeken worden ingezet voor gecontroleerd afbramen, nabewerken en finishen van gevormde oppervlakken.
De ronde geometrie maakt Model D bijzonder geschikt voor holle vormen, rondingen, uitsparingen en vrije contouren. De 4-DIAMOND vertanding legt daarbij de nadruk op nauwkeurige materiaalafname en een verzorgde nabewerking.
Waarvoor is 4-DIAMOND ontwikkeld?
De 4-DIAMOND vertanding is bedoeld voor fijn afbramen en finishen van onder andere staal, gehard staal, composiet en hittebestendige materialen zoals nikkel- en kobaltlegeringen. Hier ligt de nadruk minder op maximale materiaalafname en meer op controle en oppervlaktekwaliteit. Daardoor is deze uitvoering geschikt voor professionele toepassingen waarbij het werkstuk na de bewerking een nauwkeurige en gelijkmatige afwerking moet behouden.
Waarom is de kogelvorm geschikt voor finishwerk?
De volledig ronde freeskop maakt contact met het werkstuk vanuit verschillende richtingen. Hierdoor kunnen gebogen oppervlakken en holle contouren vloeiend worden gevolgd zonder dat de frees aan één vaste werkhoek is gebonden. Dit is vooral praktisch bij complexe werkstukvormen, afgeronde lasovergangen, uitsparingen en plaatselijke nabewerking waarbij een cilindrische frees minder bewegingsvrijheid biedt.
Kenmerken en specificaties
| Artikelnummer | Diameter d1 | Freeslengte | Schacht | Totaallengte | Uitvoering |
|---|
| 415400604 | 6 mm | 5 mm | 6 mm | 50 mm | Standaard |
| 415400804 | 8 mm | 6,4 mm | 6 mm | 50 mm | Standaard |
| 415401004 | 9,5 mm | 8 mm | 6 mm | 52 mm | Standaard |
| 415401204 | 12,7 mm | 11 mm | 6 mm | 55 mm | Standaard |
| 415491014 | 9,5 mm | 8 mm | 6 mm | 158 mm | Lang |
| 415491214 | 12,7 mm | 11 mm | 6 mm | 161 mm | Lang |
Alle uitvoeringen hebben een 6 mm schacht, tandvorm 4-DIAMOND en zijn blank geslepen.
Wanneer kiest u voor een lange uitvoering?
De lange uitvoeringen van 9,5 en 12,7 mm zijn bedoeld voor werkstukken waarbij de te bewerken contour dieper ligt of met een standaard stiftfrees moeilijk bereikbaar is. Met totale lengtes van 158 en 161 mm bieden deze varianten aanzienlijk meer bereik.
Bij een langere stiftfrees is een stabiele gereedschapsvoering extra belangrijk. Kies daarom voor de lange uitvoering wanneer het extra bereik daadwerkelijk nodig is voor de toepassing.
Welke diameter past bij uw toepassing?
De 6 mm uitvoering is geschikt voor kleine rondingen, detailwerk en beperkte ruimtes. De 8 en 9,5 mm varianten bieden meer contactoppervlak en zijn breed inzetbaar voor algemene contour- en finishbewerkingen.
De 12,7 mm uitvoering is geschikt voor ruimere contouren en grotere oppervlakken. Voor zowel 9,5 als 12,7 mm is daarnaast een lange uitvoering beschikbaar voor dieper gelegen werkzones.
Wat is het verschil tussen Model C en Model D?
Model C heeft een cilindrisch gedeelte met ronde kop en combineert rechte met afgeronde bewerkingen. Model D is volledig kogelvormig en biedt daardoor meer bewegingsvrijheid bij holle oppervlakken en sterk gebogen contouren. Model D is daarom vooral geschikt wanneer het werkstuk vanuit meerdere hoeken moet worden gevolgd en de geometrie sterk afgerond of gevormd is.
Toepassingen
De
Phantom HM Stiftfrezen 4-DIAMOND Model D zijn geschikt voor fijn ontbramen, contourcorrectie, het nabewerken van rondingen en het finishen van holle of gevormde oppervlakken.
Typische toepassingen liggen binnen professionele metaalbewerking, machinebouw, gereedschapsonderhoud en werkzaamheden aan staal, gehard staal, composiet en hittebestendige materialen.
Voordelen en unieke eigenschappen
De
kogelvormige freeskop biedt veel bewegingsvrijheid bij complexe contouren, terwijl de fijne 4-DIAMOND vertanding gecontroleerd finishwerk mogelijk maakt. De keuze uit standaard en lange uitvoeringen maakt het mogelijk de frees af te stemmen op zowel werkstukvorm als bereikbaarheid.
Veelgestelde vragen
4-DIAMOND is een fijne diamantvertanding voor afbramen en finishen van onder andere staal, gehard staal, composiet en hittebestendige materialen.
Model D is geschikt voor rondingen, holle oppervlakken, uitsparingen en vrije contourbewerking. De kogelvorm maakt bewerking vanuit verschillende werkhoeken mogelijk.
De lange varianten zijn verkrijgbaar met een freesdiameter van 9,5 en 12,7 mm en hebben totale lengtes van respectievelijk 158 en 161 mm.
Model C heeft een cilindrisch freesgedeelte met ronde kop. Model D is volledig kogelvormig en biedt meer bewegingsvrijheid bij sterk afgeronde en holle oppervlakken.
3-FINE is een fijne, universeel inzetbare vertanding. 4-DIAMOND is specifieker gericht op nauwkeurig afbramen en finishen van harde en moeilijk verspaanbare materialen.
Selecteer de uitvoering op basis van diameter, contour, bereikbaarheid en gewenste afwerking. Heeft u extra bereik nodig, kies dan een van de lange uitvoeringen. Voor advies over de juiste Phantom stiftfrees kunt u contact opnemen met een productspecialist.
