De Phantom HM Stiftfrezen 6-UNI Model C hebben een ronde kop voor veelzijdige contourbewerking en hoge materiaalafname bij professionele metaalbewerking.

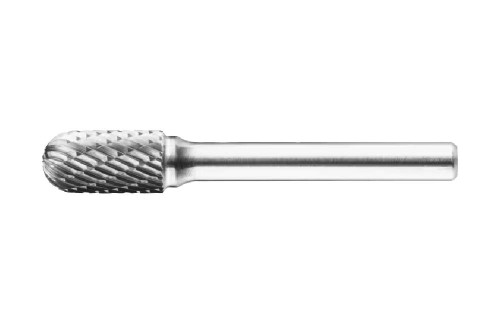

De Phantom HM Stiftfrezen 6-UNI Model C combineren een cilindrische hardmetalen freeskop met een afgeronde kop. Hierdoor kan de frees zowel langs oppervlakken als vloeiend door rondingen en contouren worden geleid. Model C is daardoor praktisch voor werkstukken waarbij rechte vlakken overgaan in gebogen of afgeronde delen.
De ronde kop geeft meer bewegingsvrijheid dan een volledig vlakke cilindrische vorm. Dit maakt Model C geschikt voor ontbramen, contourbewerking, lasnaadnabewerking en het corrigeren van gevormde metalen oppervlakken.
Wat maakt 6-UNI geschikt voor veelzijdige metaalbewerking?
Phantom 6-UNI is de universele vertanding voor de meest voorkomende materialen en bewerkingen. Volgens Phantom is dit de meest gebruikte tandvorm binnen het stiftfreesassortiment. Hierdoor is deze uitvoering geschikt wanneer één gereedschap breed inzetbaar moet zijn binnen professionele metaalbewerking.
Voor toepassingen waarbij juist een specifieke materiaalsoort of afwerkingskwaliteit centraal staat, heeft Phantom gespecialiseerde tandvormen. 6-UNI richt zich vooral op universeel gebruik en effectieve materiaalafname.
Welke uitvoering past bij uw werkzaamheden?
De productserie bestaat uit standaard blank geslepen uitvoeringen, TiAlN-gecoate varianten en een uitvoering met 8 mm schacht. Daarnaast zijn meerdere verlengde 6 mm-uitvoeringen beschikbaar met totale lengtes van 60, 80 en zelfs 100 mm. Deze langere varianten zijn praktisch wanneer het te bewerken oppervlak dieper ligt of minder goed bereikbaar is. Kies een verlengde stiftfrees alleen wanneer dat extra bereik daadwerkelijk nodig is en gebruik een passende, stabiele machineopname.
Kenmerken en specificaties
| Artikelnummer | d1 | Freeslengte l2 | Schacht | Totaallengte | Uitvoering | Tandvorm |
|---|
| 415300606 | 6 mm | 18 mm | 6 mm | 50 mm | Blank geslepen | 6-UNI |
| 415300616 | 6 mm | 18 mm | 6 mm | 60 mm | Blank geslepen, lang | 6-UNI |
| 415300636 | 6 mm | 18 mm | 6 mm | 100 mm | Blank geslepen, extra lang | 6-UNI |
| 415300806 | 8 mm | 19 mm | 6 mm | 64 mm | Blank geslepen | 6-UNI |
| 415301006 | 9,5 mm | 19 mm | 6 mm | 64 mm | Blank geslepen | 6-UNI |
| 415301206 | 12,7 mm | 25 mm | 6 mm | 70 mm | Blank geslepen | 6-UNI |
| 415310606 | 6 mm | 18 mm | 6 mm | 50 mm | TiAlN | 6-UNI |
| 415310626 | 6 mm | 18 mm | 6 mm | 80 mm | TiAlN, lang | 6-UNI |
| 415310806 | 8 mm | 19 mm | 6 mm | 64 mm | TiAlN | 6-UNI |
| 415311006 | 9,5 mm | 19 mm | 6 mm | 64 mm | TiAlN | 6-UNI |
| 415311206 | 12,7 mm | 25 mm | 6 mm | 70 mm | TiAlN | 6-UNI |
| 415381286 | 12,7 mm | 25 mm | 8 mm | 70 mm | Blank geslepen | 6-UNI |
Wanneer kiest u een TiAlN-uitvoering?
Phantom biedt
gecoate stiftfrezen aan voor moeilijker verspanende toepassingen of wanneer meer standtijd gewenst is. De
TiAlN-uitvoeringen vormen daarom een interessante keuze bij intensief professioneel gebruik en zwaardere omstandigheden.
Voor algemeen gebruik kan een blank geslepen uitvoering volstaan. Kijk bij de keuze niet alleen naar coating, maar ook naar diameter, bereik, schachtmaat en het materiaal dat u wilt bewerken.
Welke diameter en lengte heeft u nodig?
Een diameter van 6 mm biedt veel controle bij kleinere contouren en moeilijk bereikbare delen. De maten 8 en 9,5 mm zijn geschikt voor algemene contour- en nabewerkingswerkzaamheden. De 12,7 mm-uitvoeringen bieden meer contactoppervlak bij grotere werkstukken. Voor extra bereik kunt u kiezen uit 6 mm-uitvoeringen met totale lengtes van 60, 80 of 100 mm. Phantom vermeldt deze langere varianten expliciet binnen de 6-UNI Model C-serie.
Toepassingen
Model C is geschikt voor ontbramen, contourbewerking, lasnaadnabewerking, het corrigeren van rondingen en het egaliseren van gevormde oppervlakken. De combinatie van ronde kop en 6-UNI vertanding maakt deze frees breed inzetbaar binnen machinebouw, constructiewerk, onderhoud en industriële metaalbewerking.
Voordelen en unieke eigenschappen
De ronde kop biedt goede bewegingsvrijheid bij gebogen oppervlakken, terwijl de 6-UNI vertanding breed inzetbaar is. Met keuze uit standaard en lange uitvoeringen, TiAlN-coating en een 8 mm schachtvariant kan de stiftfrees nauwkeurig op de toepassing en machine worden afgestemd.
Veelgestelde vragen
6-UNI is de universele Phantom-vertanding voor de meest voorkomende materialen en bewerkingen. Phantom noemt dit de meest gebruikte tandvorm binnen het stiftfreesassortiment.
De ronde kop is praktisch voor contouren, rondingen, overgangen en gevormde oppervlakken. De vorm maakt vloeiende bewegingen langs het werkstuk mogelijk.
De langere uitvoeringen bieden extra bereik bij dieper gelegen of moeilijk bereikbare oppervlakken. Binnen deze serie zijn totale lengtes tot 100 mm beschikbaar.
Een gecoate uitvoering is interessant bij moeilijker verspanende toepassingen of wanneer een langere standtijd gewenst is. Phantom biedt hiervoor specifiek gecoate stiftfrezen aan.
Model B is cilindrisch met kopvertanding en is geschikt voor zijdelingse en frontale bewerkingen. Model C heeft een ronde kop en is daardoor meer gericht op contouren, rondingen en vloeiende overgangen.
Kies de uitvoering op basis van diameter, bereik, schachtmaat, coating en het te bewerken werkstuk. Heeft u hulp nodig bij de keuze tussen een standaard, lange of TiAlN-gecoate uitvoering? Neem contact op met een productspecialist voor gericht advies.
