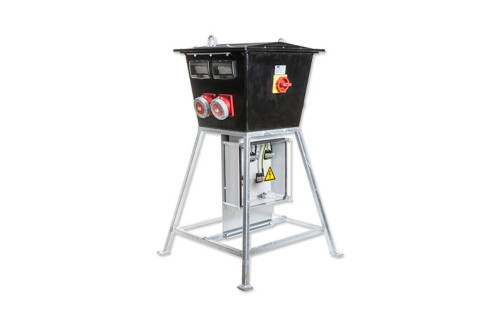

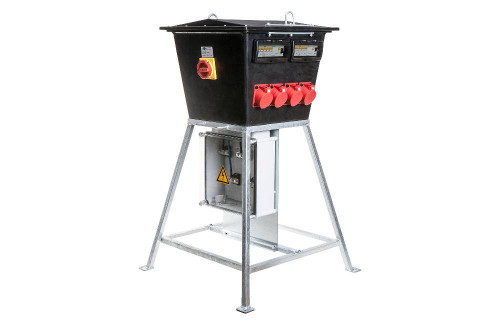

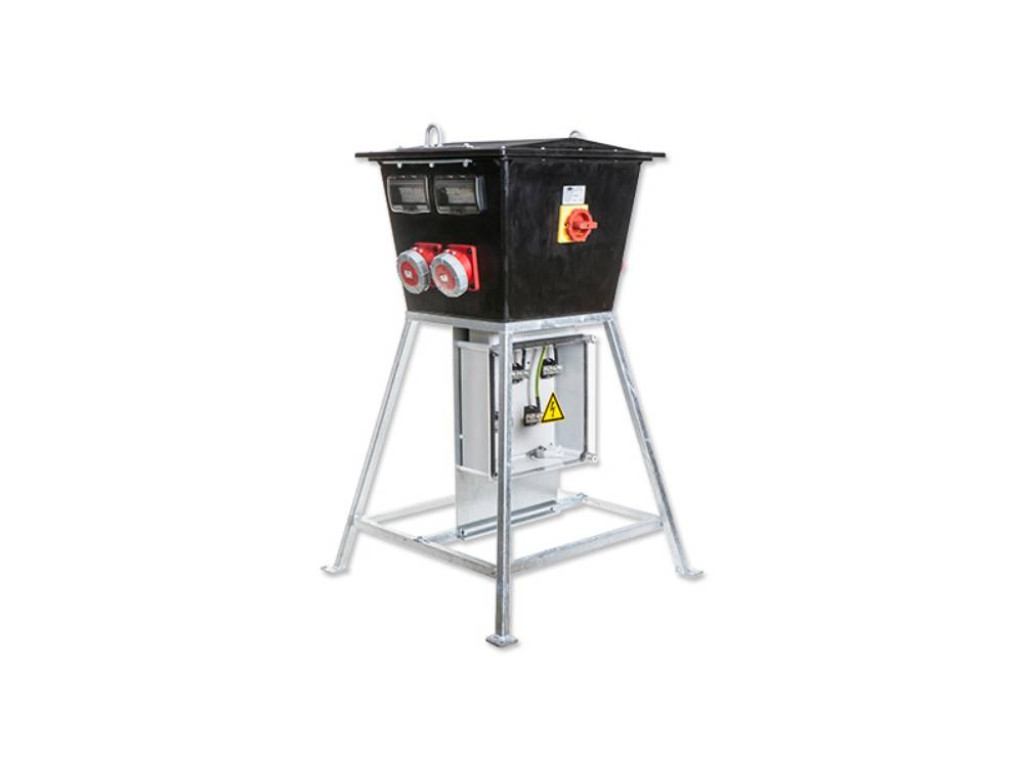

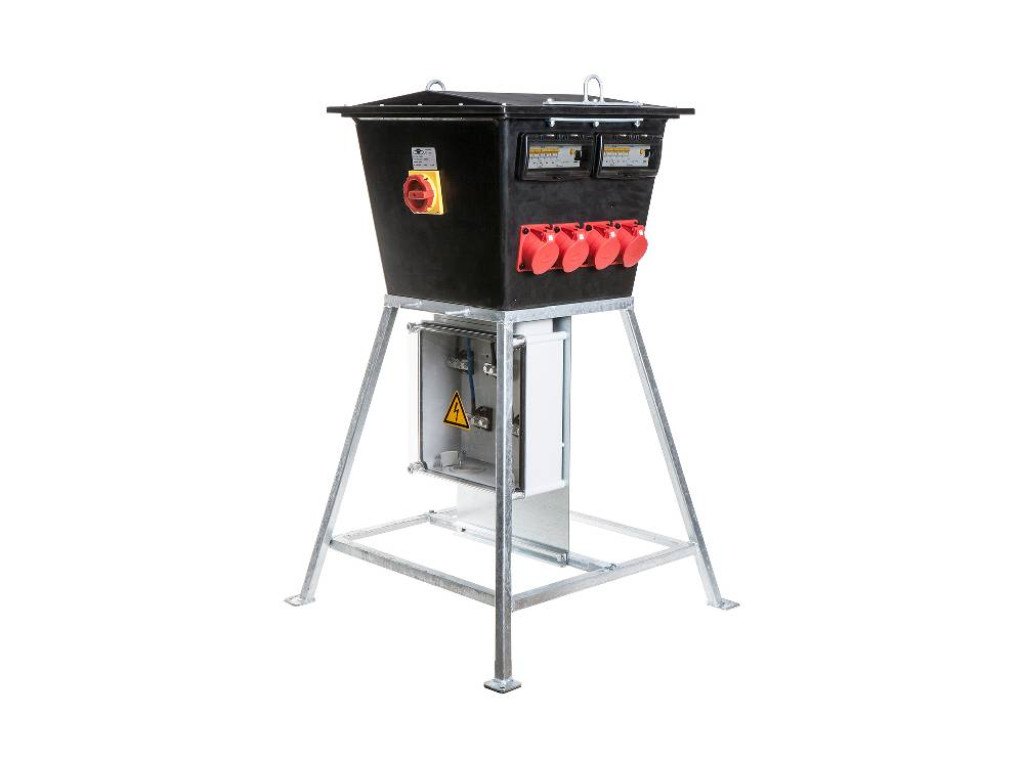

De Keraf Alfa verdeelkast met klemmenkast 125A is een zware volrubber hoofdverdeler met 95 mm² klemmenkast voor professionele bouwstroom.
De Keraf Alfa volrubber verdeelkast met klemmenkast 125A is een zware hoofdverdeler voor professionele tijdelijke stroominstallaties. In plaats van een CEE-hoofdaansluiting wordt deze uitvoering gevoed via een 95 mm² klemmenkast, met ruimte voor verschillende 63A-, 32A- en 230V-aansluitingen.
Waarom kiezen voor een Alfa met klemmenkast?
De geïntegreerde klemmenkast maakt deze Alfa-serie geschikt voor installaties waarbij de voedingskabel rechtstreeks op de verdeler wordt aangesloten. Dit biedt een andere aansluitwijze dan de Alfa KE200 en KE201, die zijn voorzien van een 125A CEE-aansluiting. De kast is ontwikkeld als grote professionele zwerfkast en kan worden ingezet als centraal verdeelpunt op bouwplaatsen en andere tijdelijke technische installaties met een hoge elektrische belasting.
Wat is het voordeel van de 95 mm² klemmenkast?
De 95 mm² klemmenkast biedt ruimte voor het aansluiten van zware voedingsbekabeling. Ook de doorlus wordt in deze klemmenkast gerealiseerd, waardoor de hoofdvoeding verder kan worden geleid naar een volgende geschikte verdeler. Deze aansluitwijze is vooral interessant wanneer een tijdelijke installatie met vaste of grotere voedingskabels wordt opgebouwd. Aansluiting en dimensionering moeten altijd worden uitgevoerd in overeenstemming met de elektrische installatie en geldende voorschriften.
Welke aansluitingen zijn beschikbaar?
Beide uitvoeringen beschikken over twee CEE 63A 5-polige uitgangen en zes Schuko-contactdozen van 16 A. Het verschil tussen de modellen zit in het aantal 32A krachtstroomuitgangen. De KE203 biedt twee CEE 32A-aansluitingen, terwijl de KE204 er vier heeft. Hierdoor kan de passende uitvoering worden gekozen op basis van het aantal 32A machines of onderverdelers dat vanuit de hoofdverdeler gevoed moet worden.
Beschikbare uitvoeringen
| Artikel | Model | Ingang / doorlus | CEE 63A 5P | CEE 32A 5P | Schuko |
|---|
| 104493 | KE203 | 95 mm² klemmenkast | 2 × | 2 × | 6 × 16A |
| 104494 | KE204 | 95 mm² klemmenkast | 2 × | 4 × | 6 × 16A |
De KE203 is geschikt wanneer twee 32A-uitgangen voldoende zijn. De KE204 biedt extra aansluitcapaciteit voor toepassingen waarbij vier afzonderlijke 32A krachtstroomgroepen gewenst zijn.
Hoe zijn de groepen beveiligd?
Beide modellen zijn voorzien van een 125A hoofdschakelaar. De twee 63A-uitgangen worden beveiligd door twee 50A 3-polige installatieautomaten. Voor de 32A-uitgangen worden 25A 3-polige automaten toegepast en de
zes Schuko-contactdozen zijn verdeeld over drie 16A groepen. Daarnaast zijn zowel
300mA als 30mA aardlekschakelaars geïntegreerd. De exacte configuratie verschilt tussen KE203 en KE204 door het verschillende aantal 32A-groepen.
Kenmerken en specificaties
| Specificatie | Uitvoering |
|---|
| Merk | Keraf |
| Serie | Alfa |
| Producttype | Volrubber hoofdverdeelkast |
| Nominale spanning | 230/400 V |
| Hoofdschakelaar | 125 A |
| Voeding | 95 mm² klemmenkast |
| Doorlus | In klemmenkast |
| CEE 63A-uitgangen | 2 × 5-polig |
| CEE 32A-uitgangen | 2 of 4 × 5-polig |
| Schuko-uitgangen | 6 × 16 A |
| Behuizing | Volrubber |
| Isolatie | Dubbel geïsoleerd |
| Sluiting | RVS sluitschroeven |
| Uitvoering | Grote zwerfkast |
| Toepassing | Zware tijdelijke stroomverdeling |
Waar wordt deze Alfa verdeelkast toegepast?
De Keraf Alfa verdeelkast met klemmenkast is geschikt voor grotere bouwplaatsen, tijdelijke hoofdverdelingen en andere professionele toepassingen waarbij zware voedingsbekabeling rechtstreeks op de kast wordt aangesloten. Vanuit de hoofdverdeler kunnen vervolgens 63A- en 32A-krachtstroomgebruikers, onderverdelers en 230V-apparatuur worden gevoed.
Veelgestelde vragen
Het belangrijkste verschil is de voeding. Deze Alfa-uitvoeringen gebruiken een 95 mm² klemmenkast, terwijl de KE200 en KE201 via een CEE 125A 5-polige aansluiting worden gevoed.
De KE203 heeft twee 32A CEE-uitgangen. De KE204 beschikt over vier 32A-uitgangen. Beide hebben daarnaast twee 63A-uitgangen en zes Schuko-aansluitingen.
Ja. Bij zowel de KE203 als KE204 wordt de doorlus in de klemmenkast gerealiseerd.
Ja. Beide uitvoeringen zijn voorzien van een 125A hoofdschakelaar.
Kies de Keraf Alfa volrubber verdeelkast met klemmenkast 125A op basis van het benodigde aantal 32A-uitgangen. Selecteer de KE203 voor twee 32A-aansluitingen of de KE204 wanneer vier 32A krachtstroomgroepen nodig zijn.
