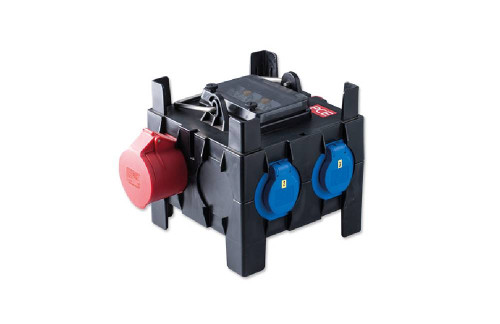

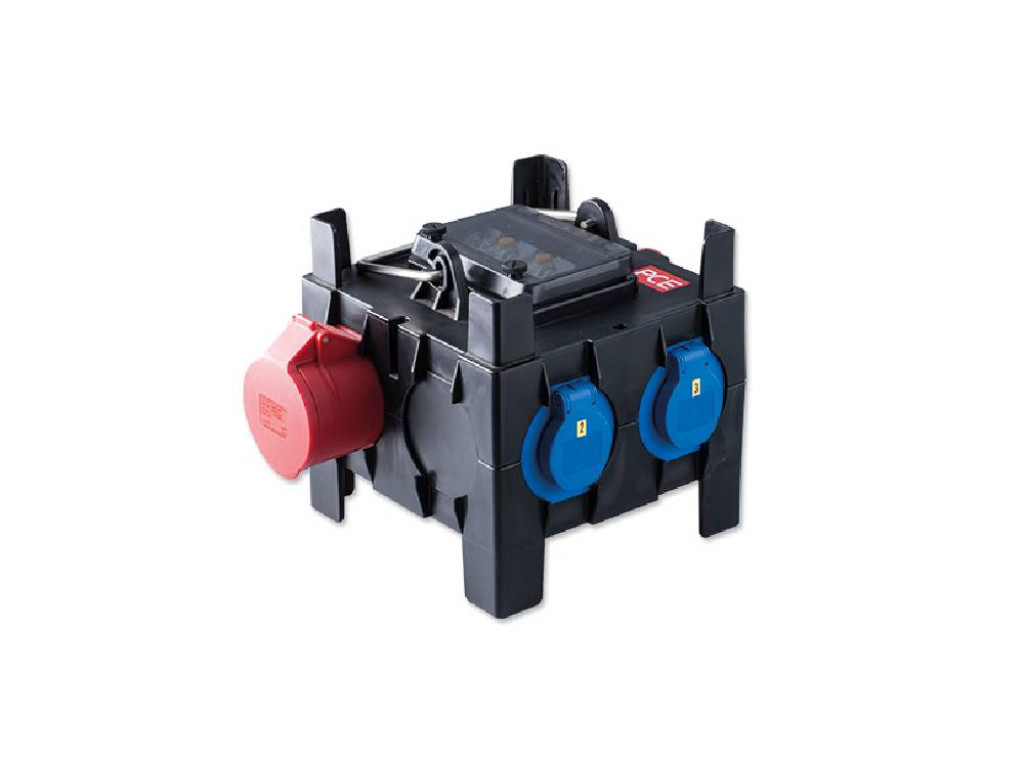

De Keraf IMST verdeelkast is een compacte en robuuste stroomverdeler voor professionele 230/400V toepassingen. Uitgevoerd met een slagvaste polyamide behuizing en IP44-bescherming.
De Keraf IMST verdeelkast is een compacte en draagbare stroomverdeler voor professionele 230/400V toepassingen. De slagvaste polyamide behuizing combineert een handzaam formaat met CEE- en Schuko-aansluitingen voor flexibele stroomverdeling.
Waarom kiezen voor een IMST kunststof verdeelkast?
De IMST-serie is ontwikkeld als draagbare kunststof verdeelkast voor situaties waarin stroom op verschillende plaatsen beschikbaar moet worden gemaakt. De compacte behuizing meet slechts 197 × 197 × 200 mm, terwijl beide uitvoeringen geschikt zijn voor een nominale stroom van 32 A en een aansluitvermogen van 22 kVA. Keraf gebruikt een slagvaste behuizing van hoogwaardig polyamide met RVS sluitschroeven. De verdeelkast is dubbel geïsoleerd en heeft beschermingsgraad IP44. Hierdoor ontstaat een robuuste en handzame stroomverdeler voor professionele omgevingen waar apparatuur regelmatig wordt aangesloten, verplaatst of tijdelijk van stroom moet worden voorzien.
Welke IMST-uitvoering past bij de toepassing?

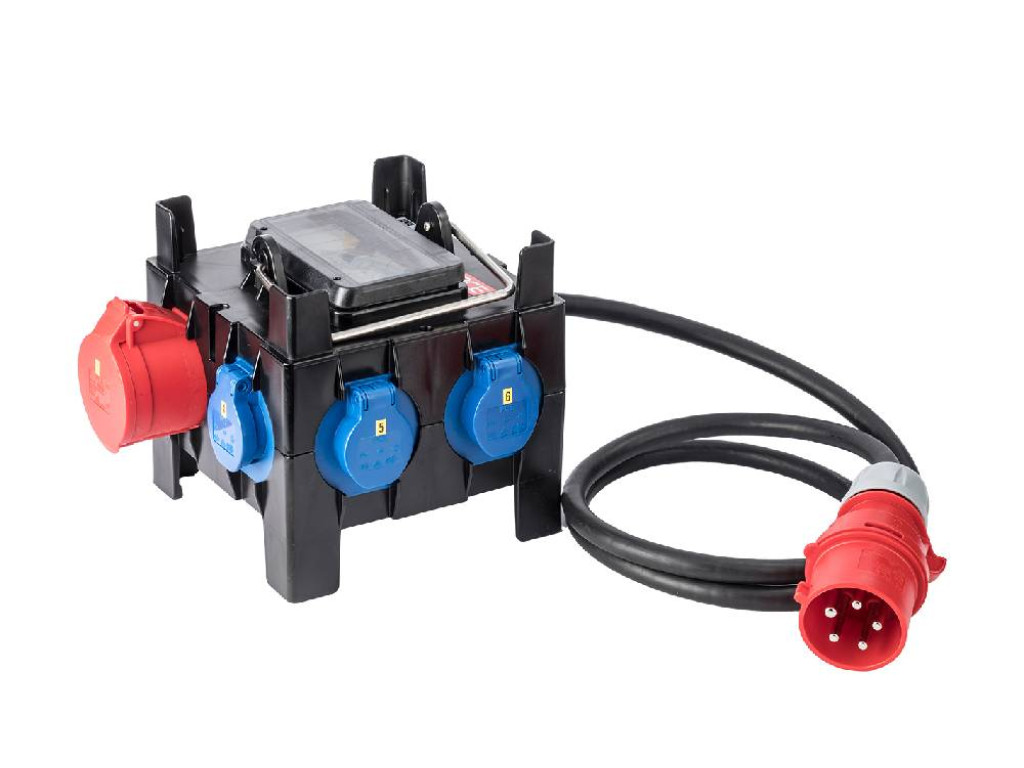

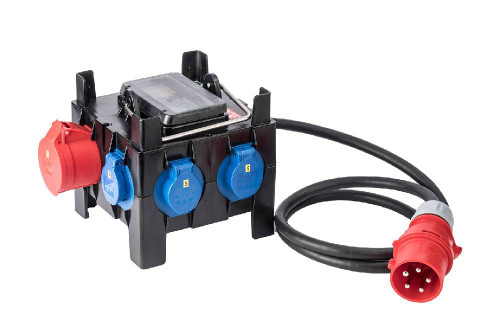

Binnen deze masterserie zijn twee uitvoeringen beschikbaar. De eerste variant wordt compleet geleverd met een 2 meter H07RN-F 5G4 aansluitkabel en 32A 5-polige CEE-stekker. Deze uitvoering beschikt over zes Schuko-contactdozen en één 32A 400V 5-polige CEE-contactdoos.

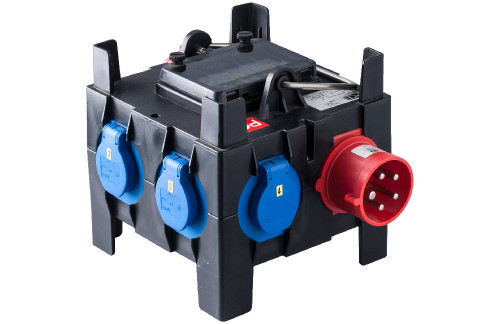

De tweede uitvoering heeft geen vaste aansluitkabel, maar een 32A 5-polige CEE-toestelcontactdoos als ingang. Deze variant beschikt over drie Schuko-contactdozen en één 32A 400V 5-polige CEE-contactdoos. Hierdoor kan de voedingskabel afzonderlijk worden gekozen en aangesloten.
Overzicht van de twee varianten
| Specificatie | IMST met 2 m aansluitkabel | IMST met toestelcontactdoos |
|---|
| Keraf artikelnummer | 110755 | 110841 |
| Type | 9030414 | 9030072 |
| Nominale spanning | 230/400 V | 230/400 V |
| Nominale stroom | 32 A | 32 A |
| Aansluitvermogen | 22 kVA | 22 kVA |
| Ingang | 2 m H07RN-F 5G4 + CEE 32A 5P 400V | CEE toestelcontactdoos 32A 5P 400V |
| Schuko-contactdozen | 6 | 3 |
| CEE 32A 400V 5P uitgang | 1 | 1 |
| Installatieautomaten | 3 × 16A 1P+N C-kar. | 3 × 16A aardlekautomaat C-kar. |
| Aardlekbeveiliging | 1 × 4P 40A / 30mA type A | 3 × 2P 30mA type A |
| Beschermingsgraad | IP44 | IP44 |
| Behuizing | Kunststof | Kunststof |
| Afmetingen H × B × D | 197 × 197 × 200 mm | 197 × 197 × 200 mm |
| Hoofdschakelaar | Geen | Geen |
| Noodstop | Nee | Nee |
Hoe verschillen de beveiligingen van elkaar?
Bij artikel 110755 worden de
drie groepen beveiligd met 16A 1P+N installatieautomaten met C-karakteristiek. Daarnaast is één centrale 4-polige 30mA type-A aardlekschakelaar aanwezig. Deze uitvoering biedt zes Schuko-aansluitingen en is daardoor interessant wanneer meerdere 230V apparaten vanaf één mobiele verdeelkast moeten worden gevoed.
Artikel 110841 gebruikt een andere opbouw. De drie 16A groepen zijn ieder voorzien van een 2-polige 30mA type-A aardlekautomaat met C-karakteristiek. Daarmee zijn installatieautomaat en aardlekbeveiliging per groep gecombineerd. Deze variant heeft drie Schuko-contactdozen en wordt gevoed via een losse CEE-aansluitkabel op de toestelcontactdoos.
Waar kan de IMST verdeelkast worden toegepast?
Door het compacte en draagbare ontwerp is de Keraf IMST verdeelkast praktisch voor tijdelijke of verplaatsbare stroomverdeling. Denk aan technische werkplaatsen, onderhoudsafdelingen, productieomgevingen, metaalbewerking, lastechniek en andere industriële toepassingen waar zowel 230V Schuko als 400V CEE beschikbaar moet zijn.
De variant met vaste kabel is vooral handig wanneer de verdeelkast snel rechtstreeks op een 32A CEE-voedingspunt moet worden aangesloten. De uitvoering met toestelcontactdoos biedt juist meer flexibiliteit wanneer de lengte of uitvoering van de voedingskabel per toepassing moet kunnen verschillen.
Wat zijn de belangrijkste eigenschappen?
De combinatie van een slagvaste polyamide behuizing, RVS sluitschroeven, dubbele isolatie en IP44 maakt de IMST-serie gericht op mobiel professioneel gebruik. Ondanks het compacte formaat biedt iedere uitvoering zowel 230V-aansluitmogelijkheden via Schuko als een 32A 400V 5-polige CEE-uitgang. Met twee verschillende voedings- en beveiligingsconcepten kan de uitvoering worden gekozen op basis van de gewenste aansluitwijze en het aantal benodigde 230V groepen.
Veelgestelde vragen
Het belangrijkste verschil zit in de voeding, het aantal Schuko-contactdozen en de elektrische beveiliging. Artikel 110755 heeft een vaste 2 meter aansluitkabel en zes Schuko-aansluitingen. Artikel 110841 wordt via een CEE-toestelcontactdoos gevoed en heeft drie Schuko-aansluitingen met afzonderlijke aardlekautomaten.
Ja. Beide uitvoeringen hebben een nominale spanning van 230/400 V, een nominale stroom van 32 A en één 5-polige 32A 400V CEE-contactdoos.
IP44 geeft aan dat de behuizing bescherming biedt tegen vaste voorwerpen groter dan 1 mm en tegen spatwater uit verschillende richtingen. Keraf specificeert beide IMST-uitvoeringen met beschermingsgraad IP44.
Nee. Artikel 110755 wordt geleverd met een 2 meter H07RN-F 5G4 aansluitkabel en CEE-stekker. Artikel 110841 heeft in plaats daarvan een CEE 32A 5-polige toestelcontactdoos als ingang.
Selecteer de Keraf IMST verdeelkast op basis van de gewenste voedingsaansluiting, het aantal Schuko-contactdozen en de benodigde beveiligingsopbouw. Bij twijfel over de juiste uitvoering voor een machinepark, werkplaats of tijdelijke stroomvoorziening kan technisch advies helpen om de passende variant te bepalen.
