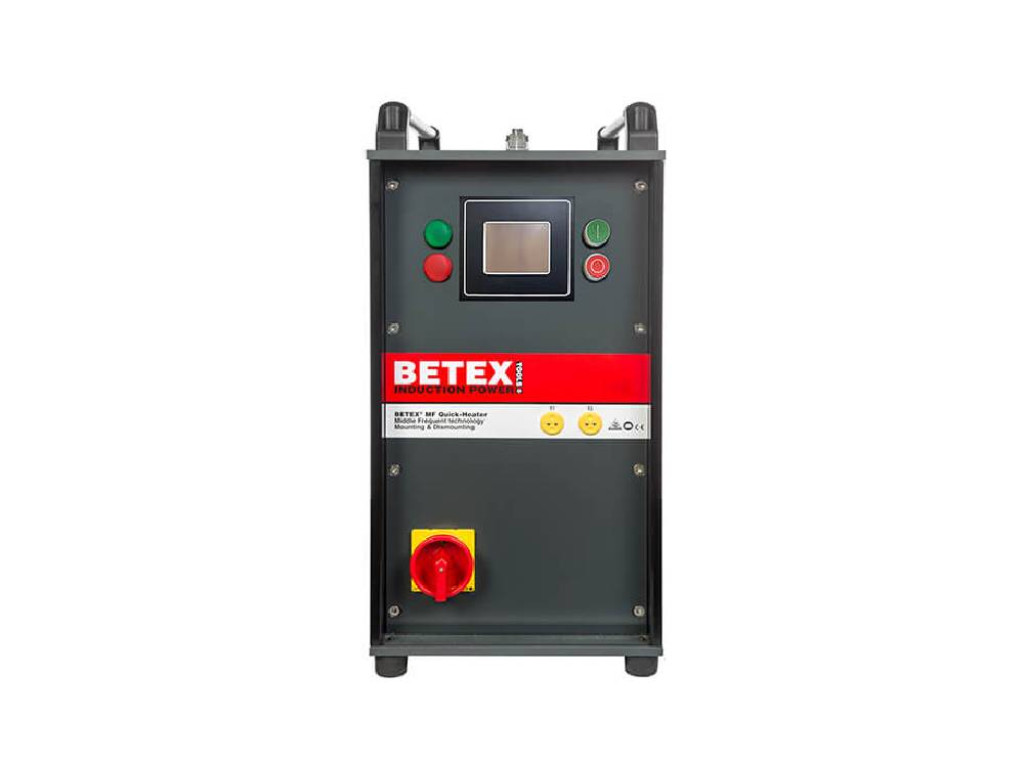

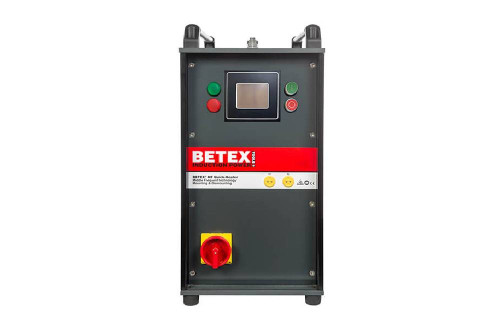

BETEX MF-GENERATOR 2.5 22 kW inductieverhitter

De BETEX MF-GENERATOR 2.5 22 kW is een professionele middelfrequente inductieverhitter voor gecontroleerde montage en demontage van metalen componenten. Met 22 kW vermogen, een 3,5 inch touchscreen en dubbele temperatuurmeting is deze generator geschikt voor zware industriële toepassingen waarbij nauwkeurig en efficiënt verwarmen belangrijk is.

Waarvoor gebruik je de BETEX MF-GENERATOR 2.5?

Door middel van inductieverwarming wordt warmte rechtstreeks in het metalen werkstuk opgewekt. Hierdoor kunnen onderdelen gecontroleerd worden uitgezet voor montage of demontage, zonder gebruik van een open vlam. De generator kan worden ingezet voor onder andere lagers, binnenringen, bussen, lagerhuizen, labyrintringen en aandrijfcomponenten.

De combinatie van hoog vermogen en flexibele verwarmingsmogelijkheden maakt de inductieverhitter 22 kW geschikt voor onderhoud, revisie, machinebouw en zware industrie. Typische toepassingsgebieden zijn bijvoorbeeld spoorwegtechniek, staalproductie, windenergie en andere omgevingen waar grotere transmissie- en machineonderdelen moeten worden verwarmd.

Hoe regel je het verwarmingsproces?

Via het 3,5 inch touchscreen kunnen onder andere vermogen, temperatuur en verwarmingstijd worden ingesteld. De intelligente elektronica bepaalt tijdens gebruik de geschikte werkfrequentie binnen een bereik van 10 tot 25 kHz.

De generator ondersteunt twee temperatuursensoren en Delta T-bewaking. Hiermee kan het temperatuurverschil tussen twee meetpunten worden gecontroleerd. Dit helpt bij het gelijkmatig verwarmen van grote of nauwkeurig passende onderdelen. De maximale ingestelde temperatuur bedraagt 300 °C en de generator werkt met type K-thermokoppels.

Welke spanningsuitvoering heb je nodig?

De BETEX MF-GENERATOR 2.5 22 kW is verkrijgbaar voor verschillende industriële driefasennetwerken. Het uitgangsvermogen blijft bij iedere uitvoering 22 kW. De juiste variant wordt gekozen op basis van de beschikbare netspanning op de gebruikslocatie.

Uitvoering	Artikelnummer	Aansluiting
MF-GENERATOR 2.5 22 kW 400 V	32522400	3~ 400 V / 32 A
MF-GENERATOR 2.5 22 kW 450 V	32522450	3~ 450 V / 30 A
MF-GENERATOR 2.5 22 kW 500 V	32522500	3~ 500 V / 28 A
MF-GENERATOR 2.5 22 kW 600 V	32522600	3~ 600 V / 23 A

Een hogere voedingsspanning betekent hierbij niet dat de generator meer verwarmingsvermogen levert. Alle varianten leveren 22 kW; de verschillende uitvoeringen maken aansluiting op uiteenlopende industriële elektriciteitsnetten mogelijk.

Welke inductor heb je nodig?

De MF-GENERATOR kan niet zelfstandig een werkstuk verwarmen. Er is altijd een passende vaste of flexibele inductor nodig om de energie van de generator over te brengen op het onderdeel.
Flexibele inductoren kunnen rond of in het werkstuk worden geplaatst en zijn geschikt voor uiteenlopende vormen en diameters. Vaste inductoren worden vooral toegepast bij specifieke werkstukken en terugkerende toepassingen. De generator beschikt over automatische inductorherkenning.

Voor de BETEX MF-GENERATOR 2.5 22 kW zijn verschillende flexibele inductoren beschikbaar. Afhankelijk van het werkstuk, de benodigde kabellengte en de maximale temperatuur kies je uit uitvoeringen met een kabeldiameter van 12, 15 of 20 mm en lengtes van 15 tot 35 meter. De Ø12 mm-inductoren zijn bedoeld voor kortdurende toepassingen en hebben een maximale temperatuur van 180 °C. De Ø15 mm-uitvoeringen zijn geschikt voor algemeen gebruik tot 180 °C en bieden de grootste keuze in lengtes. Voor toepassingen waarbij hogere temperaturen nodig zijn, zijn er Ø20 mm-inductoren tot 300 °C.

Omdat de juiste inductor afhangt van de afmetingen, vorm en toepassing van het werkstuk, wordt de combinatie met de MF-GENERATOR op aanvraag samengesteld. Zo kan de generator direct worden afgestemd op de juiste inductorlengte, kabeldiameter en temperatuurbereik.

Artikelnummer	Lengte	Kabel Ø	Max. temperatuur	Min. wikkeldiameter	Gebruik	Gewicht
350200815	15 m	12 mm	180 °C	75 mm	Kort gebruik	5 kg
350200820	20 m	12 mm	180 °C	75 mm	Kort gebruik	7 kg
350200825	25 m	12 mm	180 °C	75 mm	Kort gebruik	9 kg
350200830	30 m	12 mm	180 °C	75 mm	Kort gebruik	11 kg
350200915	15 m	15 mm	180 °C	100 mm	Standaard	7 kg
350200920	20 m	15 mm	180 °C	100 mm	Standaard	9 kg
350200925	25 m	15 mm	180 °C	100 mm	Standaard	11 kg
350200930	30 m	15 mm	180 °C	100 mm	Standaard	14 kg
350200935	35 m	15 mm	180 °C	100 mm	Standaard	18 kg
350200715	15 m	20 mm	300 °C	120 mm	Hoge temperatuur	9 kg
350200720	20 m	20 mm	300 °C	120 mm	Hoge temperatuur	12 kg
350200725	25 m	20 mm	300 °C	120 mm	Hoge temperatuur	16 kg
350200730	30 m	20 mm	300 °C	120 mm	Hoge temperatuur	18 kg

Wat heb je verder nodig om te kunnen verwarmen?

Naast een passende 22 kW inductor heb je een BETEX aansluitset 10/22 kW van 3 meter nodig om de inductor met de MF-GENERATOR te verbinden. Je kunt kiezen voor de standaard aansluitset of de uitvoering met inductorherkenning, waarmee de herkenningsfunctie van de generator kan worden gebruikt. Daarnaast moet de gekozen generator worden aangesloten op de bijbehorende industriële driefasenvoeding.

Voor temperatuurregeling en Delta T-bewaking kunnen geschikte type-K temperatuursensoren worden gebruikt. Bij flexibele inductoren zijn de BETEX magnetische houders een praktisch accessoire om de kabel tijdens het verwarmen op de juiste positie te houden.

Benodigd onderdeel	Artikelnummer / uitvoering	Functie
Aansluitset 10/22 kW, 3 m	350200980	Verbinding tussen generator en inductor
Aansluitset met inductorherkenning, 3 m	350200983	Verbinding inclusief automatische inductorherkenning
Passende driefasenvoeding	Afhankelijk van uitvoering	Elektrische voeding van de generator

Optionele accessoires

Voor nauwkeuriger, veiliger en praktischer werken zijn diverse accessoires beschikbaar. Temperatuursensoren kunnen worden gebruikt voor temperatuurregeling en Delta T-bewaking. Magnetische houders helpen om een flexibele inductor op zijn plaats te houden, terwijl een signaaltoren de status van het verwarmingsproces zichtbaar maakt.

Accessoire	Artikelnummer	Toepassing
Klem-temperatuursensor 240 °C	270581	Temperatuurmeting
Magnetische temperatuursensor groen 350 °C	270584	Temperatuurmeting en Delta T
Magnetische temperatuursensor rood 350 °C	270588	Tweede meetpunt voor Delta T
Magnetische inductorhouders, set van 5	350200975	Positioneren van flexibele inductoren
Signaaltoren	350200998	Visuele weergave van de bedrijfsstatus
Hittebestendige handschoenen 250 °C	279998	Veilig hanteren van verwarmde onderdelen
Hittebestendige handschoenen 300 °C	279992	Voor hogere werkstuktemperaturen

Kenmerken en specificaties

Specificatie	Waarde
Producttype	Middelfrequente inductieverhitter
Vermogen	22 kW
Voedingsspanning	400 / 450 / 500 / 600 V
Netfrequentie	50-60 Hz
Uitgangsfrequentie	10-25 kHz
Display	3,5 inch touchscreen
Temperatuurmeting	Type K thermokoppel
Maximale temperatuur	300 °C
Meetnauwkeurigheid	± 3,5 °C
Temperatuursensoren	2
Extra thermokoppelingang	Ja
Delta T-bewaking	Ja
Inductorherkenning	Ja
Instelbaar vermogen	Ja
Instelbare temperatuur	Ja
Instelbare timer	Ja
Geforceerde luchtkoeling	Ja
Afmetingen	600 × 300 × 600 mm
Gewicht	46 kg
USB-aansluiting	Nee
Netwerkaansluiting	Nee
Verwarmingslog	Nee

Toepassingen

De BETEX MF-GENERATOR 2.5 22 kW is geschikt voor zowel montage als demontage van grotere metalen componenten. Denk aan lager-ringen, lagers, bussen, koppelingen, lagerhuizen en transmissieonderdelen. De machine is vooral interessant wanneer een conventionele lagerverhitter onvoldoende vermogen of flexibiliteit biedt.

Voordelen en unieke eigenschappen

Het hoge vermogen van 22 kW wordt gecombineerd met instelbare vermogensregeling, temperatuurcontrole en Delta T-bewaking. Dankzij de keuze uit vaste en flexibele inductoren kan één generator voor verschillende soorten werkstukken worden ingezet. De automatische inductorherkenning ondersteunt daarbij een correcte combinatie van generator en verwarmingsgereedschap.
