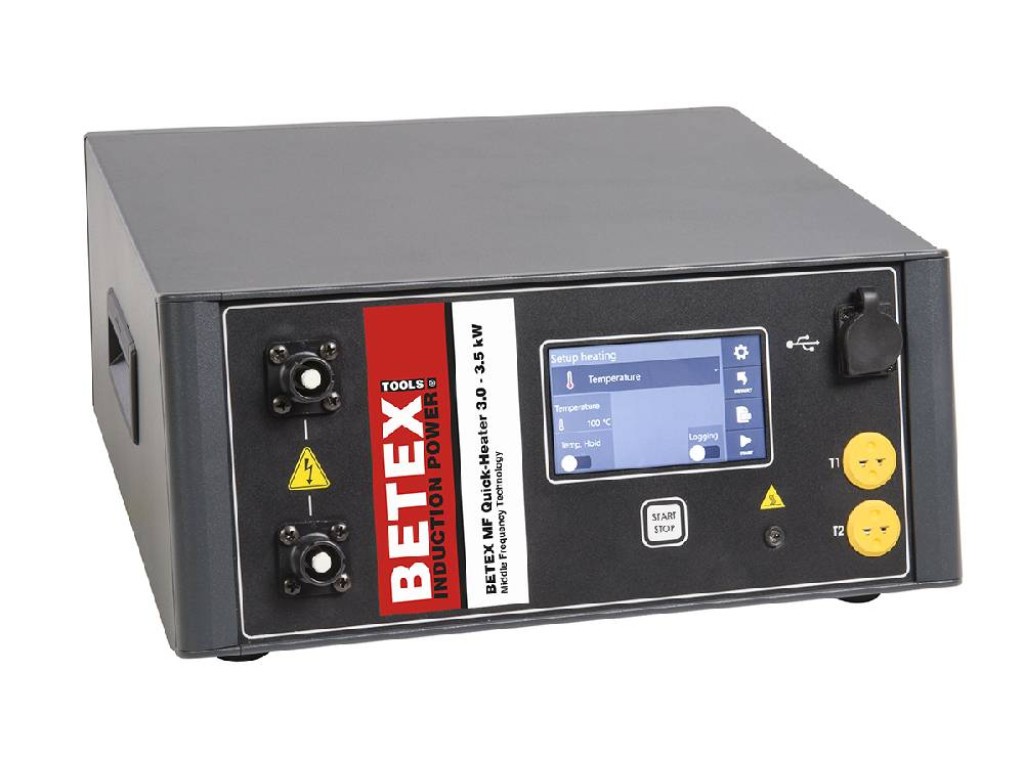

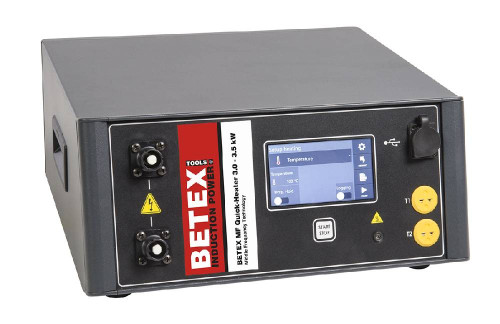

De BETEX MF-GENERATOR 3.0 3,5 kW is een compacte inductieverhitter voor gecontroleerde montage en demontage van lagers, ringen, koppelingen en bussen.
De BETEX MF-GENERATOR 3.0 3,5 kW is een compacte middel-frequente inductieverhitter voor gecontroleerd verwarmen van metalen onderdelen. De 230 V CE-uitvoering is geschikt voor industriële montage, demontage en onderhoud. Met temperatuurregeling, een touchscreen en procesbewaking verwarm je onder andere lagers, bussen, ringen en koppelingen nauwkeurig en reproduceerbaar.
Waarvoor gebruik je de BETEX MF-GENERATOR?
De inductieverhitter brengt warmte rechtstreeks in het metalen werkstuk op. Hierdoor kan een onderdeel gecontroleerd uitzetten, zodat het gemakkelijker op een as kan worden gemonteerd of juist kan worden gedemonteerd. Dit maakt inductieverwarming een praktisch alternatief voor verwarmingsmethoden waarbij een oven, brander of open vlam wordt gebruikt.
De MF-GENERATOR kan worden ingezet voor onder andere lagers, lager-ringen, bussen, koppelingen en andere metalen machineonderdelen. Hierdoor is het systeem geschikt voor onderhoudsbedrijven, revisiewerkplaatsen, machinebouw en industriële productieomgevingen waar nauwkeurig verwarmen belangrijk is.
Hoe controleer je het verwarmingsproces?
De BETEX MF-GENERATOR beschikt over een 4,3 inch touchscreen waarmee het verwarmingsproces wordt ingesteld en gevolgd. De generator ondersteunt verschillende manieren van verwarmen, waaronder regeling op basis van temperatuur en tijd.
Met twee temperatuursensoren kan de temperatuur op verschillende punten van het werkstuk worden bewaakt. De Delta T-functie controleert het temperatuurverschil tussen deze meetpunten. Dit helpt om grote temperatuurverschillen binnen het onderdeel te beperken en geeft meer controle tijdens het verwarmen van nauwkeurig passende componenten.
Hoe registreer je verwarmingscycli?
Tijdens het verwarmen kan het temperatuurverloop op het display worden gevolgd. De MF-GENERATOR beschikt daarnaast over een logfunctie waarmee verwarmingsprocessen kunnen worden geregistreerd.
Via de USB-aansluiting kunnen gegevens worden geëxporteerd voor verdere verwerking en documentatie. Dit is vooral praktisch in productie- en onderhoudsomgevingen waar het verwarmingsproces aantoonbaar, herhaalbaar of onderdeel van een kwaliteitsprocedure moet zijn.
Welke inductor heb je nodig?
Let op: de MF-GENERATOR kan niet zelfstandig een werkstuk inductief verwarmen. Hiervoor is minimaal één geschikte BETEX flexibele inductor 3,5 kW nodig. Deze inductiespoel wordt rond of in het metalen onderdeel geplaatst en brengt de energie van de generator over op het werkstuk.
Voor deze generator zijn flexibele inductoren van 5 meter, 7,5 meter en 10 meter verkrijgbaar. Welke lengte het beste past, hangt af van de afmetingen van het werkstuk en het aantal windingen dat nodig is. De flexibele inductor wordt apart gekozen en behoort niet tot de generator zelf.
Kenmerken en specificaties
| Specificatie | Waarde |
|---|
| Artikelnummer | 33035230 |
| Producttype | Middel-frequente inductieverhitter |
| Vermogen | 3,5 kW |
| Voedingsspanning | 230 V |
| Stroomsterkte | 16 A |
| Certificering | CE |
| Uitgangsfrequentie | 10-50 kHz |
| Netfrequentie | 50-60 Hz |
| Display | 4,3 inch touchscreen |
| Maximale ingestelde temperatuur | 240 °C |
| Temperatuurmeting | Type K |
| Aantal temperatuurmeetpunten | 2 |
| Delta T-bewaking | Ja |
| USB / logfunctie | Ja |
| Koeling | Geforceerde luchtkoeling |
| Afmetingen | 320 × 350 × 150 mm |
| Gewicht | 7,85 kg |
Toepassingen
De
BETEX MF-GENERATOR is geschikt voor gecontroleerde inductieverwarming bij montage, demontage en revisie. Typische toepassingen zijn het verwarmen van lagers, binnenringen, koppelingen, bussen, tandwielen en vergelijkbare metalen onderdelen voordat deze worden gemonteerd of verwijderd.
Door het compacte formaat en een gewicht van 7,85 kg kan de inductieverhitter zowel in een vaste werkplaats als bij onderhoudswerkzaamheden op locatie worden ingezet.
Voordelen en unieke eigenschappen
De combinatie van middel-frequente inductieverwarming, dubbele temperatuurmeting en Delta T-bewaking biedt veel controle over het verwarmingsproces. Het touchscreen vereenvoudigt de bediening, terwijl de logfunctie het mogelijk maakt om verwarmingscycli vast te leggen.
Een ander voordeel is de flexibiliteit van het systeem. Door verschillende lengtes flexibele inductoren te gebruiken kan dezelfde generator worden ingezet voor uiteenlopende werkstukformaten en vormen.
Veelgestelde vragen
Niet met alleen de generator. Om een werkstuk inductief te verwarmen heb je minimaal één geschikte 3,5 kW flexibele inductor nodig. Deze is verkrijgbaar in 5, 7,5 en 10 meter.
Ja. Dit is de 230 V / 16 A CE-uitvoering van de BETEX MF-GENERATOR 3.0 en daarmee de uitvoering die bedoeld is voor de Europese markt.
Delta T bewaakt het temperatuurverschil tussen twee meetpunten op het werkstuk. Hiermee kan het verwarmingsproces beter worden gecontroleerd en kunnen grote temperatuurverschillen worden beperkt.
Dat hangt af van de afmetingen en vorm van het werkstuk. De 5 meter uitvoering is compact, terwijl 7,5 en 10 meter meer lengte bieden voor grotere onderdelen of extra windingen.
Combineer de
BETEX MF-GENERATOR 3.0 3,5 kW met een passende flexibele inductor voor een compleet systeem voor gecontroleerde inductieverwarming. Neem bij twijfel over de juiste combinatie contact op voor technisch advies.
